变压器中性点装置如何实现？
变压器中性点装置的实现需根据系统电压等级、接地方式及运行需求，通过集成多种设备形成完整的保护体系。以下从核心组件、实现方式、典型配置及工程要点展开说明：
一、核心组件与功能
1、中性点隔离开关
用于切换中性点接地状态（接地 / 不接地），例如 GW13 型隔离开关通过连杆驱动导电臂实现分合闸，额定电流可达 1250A，短时耐受电流 40kA。在 110kV 及以上系统中，隔离开关常与避雷器、放电间隙组合使用，形成成套保护装置（如 ZJB 系列），实现中性点运行方式的灵活切换。
2、避雷器与放电间隙
避雷器：限制雷电过电压和操作过电压，例如 Y (H) 1.5W-72/186 型氧化锌避雷器，残压需低于变压器中性点绝缘耐受水平。
放电间隙：作为后备保护，当避雷器通流能力不足时，间隙击穿泄放能量，避免设备损坏。棒形间隙常用于 110kV/220kV 系统，间隙距离需根据系统过电压水平准确调整。
3、接地电阻与消弧线圈
接地电阻：限制单相接地故障电流。低电阻接地（如 6kV 系统 6Ω~20Ω）适用于电缆线路较多的中压系统，高电阻接地（如 35kV 系统 35Ω~110Ω）用于限制过电压和保护灵敏度。4、电流互感器与监测装置
零序电流互感器（如 LZZW-10 型）采集中性点电流，供继电保护判断故障；智能监测装置（如 DZK 电阻柜监控系统）实时监测接地电流、电阻温度，实现自动报警和数据记录。
二、接地方式与实现逻辑
1、有效接地系统（110kV 及以上）
直接接地：中性点通过隔离开关直接接地，故障电流大，继电保护快速动作切除故障。例如 220kV 系统中，中性点装置包含隔离开关、避雷器、电流互感器，配合零序电流保护实现可靠保护。
经低电阻接地：在高电阻接地系统中，电阻值选择需满足R 0≤X C0（零序电阻≤对地容抗），限制间歇性电弧过电压。例如 35kV 系统中，接地电阻值通常为 35Ω~110Ω，故障电流控制在 2000A 以内。
2、非有效接地系统（6~35kV）
经消弧线圈接地：适用于电容电流较大的系统（如 10kV 电缆网络）。消弧线圈通过自动调谐补偿电容电流，使接地点残流小于 10A，允许系统带故障运行 2 小时。
高电阻接地：限制故障电流至 10A 以下，同时降低过电压水平。例如 6kV 系统中，接地电阻值为 6Ω~20Ω，配合零序电压保护实现报警或跳闸。
三、典型配置与接线方式
1、110kV/220kV 系统成套装置

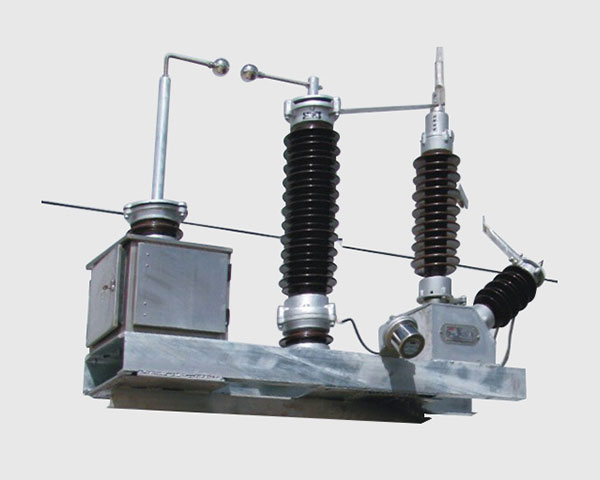

以 ZJB-126 型装置为例，包含 GW13 隔离开关、Y (H) 1.5W 避雷器、LZZW-10 电流互感器及棒形间隙，额定电压 126kV，短时耐受电流 40kA。中性点通过隔离开关接地，避雷器与间隙并联，间隙保护避雷器并限制工频过电压。
2、中压系统（10kV/35kV）
电阻接地：中性点经接地变压器（二次侧接电阻）接地。例如 35kV 系统中，接地电阻值 35Ω~110Ω，故障电流限制在 2000A 以内，同时配置零序过流保护快速切除故障。
3、发电机中性点接地
高电阻接地：通过单相变压器（二次侧接小电阻）实现，例如 20kV 发电机中性点经 0.3Ω 电阻接地，限制故障电流至 10A 以下，同时抽取二次电压供保护使用。
高阻抗接地：适用于电容电流较大的发电机（如 550MW 水轮发电机），通过串联电抗器降低故障电流，避免定子铁心损坏。
四、工程实现要点
1、设备选型与参数匹配
接地电阻阻值需根据系统电容电流、保护灵敏度及过电压水平计算，例如 10kV 系统中，低电阻值通常为 10Ω~30Ω，高电阻值为 100Ω~1000Ω。
2、安装与维护
接线规范：中性点电缆需与接地母排可靠连接，避雷器与间隙并联后接地，电流互感器二次回路严禁开路。例如发电机中性点接地电阻柜采用下进下出接线，柜体底部螺栓固定，接地电阻与零序 CT 串联。
定期检测：红外检测周期为半年（110kV 及以上）或 1 年（35kV 及以下），重点检查避雷器泄漏电流、消弧线圈调谐精度及电阻温升。
3、故障处理与控制逻辑
过电压保护：当系统出现谐振或操作过电压时，避雷器动作泄放能量，间隙作为后备保护避免避雷器爆炸。
自动切换：多台变压器并联时，中性点接地刀闸通过逻辑控制实现自动切换。例如两台主变运行时，一台跳闸后，另一台中性点刀闸自动合闸，确保系统始终有一个接地点。
五、标准与规范
GB/T 6451-2015：规定变压器中性点绝缘水平及接地方式选择原则。
DL/T 620-1997：明确消弧线圈容量计算及调谐要求。
SH/T 3208-2020：对中压系统中性点电阻接地的阻值选择、热稳定性及配套设备（如接地变压器）提出具体要求。
IEEE C37.101：指导发电机中性点接地保护设计，涵盖高电阻、高阻抗接地的参数配置及保护配合。
通过上述技术手段，变压器中性点装置实现了故障电流限制、过电压防护及继电保护配合的多重功能，确保电力系统稳定稳定运行。
