接地电阻柜与电磁辐射的关系深度探究

在现代电力系统、工业自动化、轨道交通及新能源发电等领域中，**接地电阻柜（Grounding Resistor Cabinet）**作为确保电气设备安稳运行和人身安稳的重要装置，其设计与应用日益受到重视。与此同时，随着电子设备的密集部署和人们对电磁环境质量要求的提高，**电磁辐射（Electromagnetic Radiation, EMR）**问题也愈发引起关注。

本文将从接地电阻柜的基本原理出发，深入探讨其与电磁辐射之间的潜在关系，包括是否产生电磁辐射、如何影响电磁环境、以及如何在设计和使用中控制电磁干扰（EMI），从而实现安稳、稳定、低干扰的运行目标。

一、接地电阻柜的基本概念与功能

1. 什么是接地电阻柜？

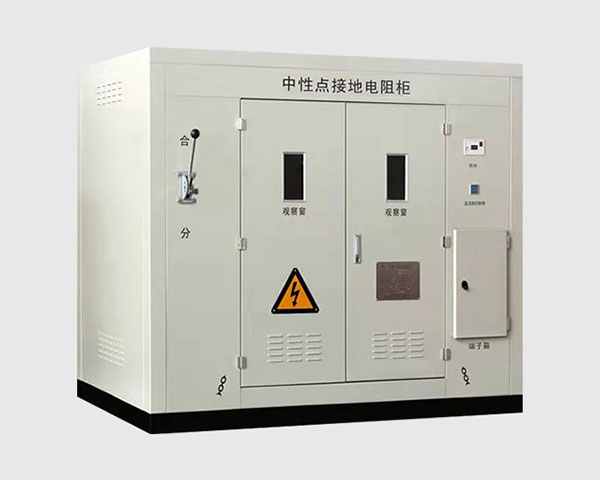

接地电阻柜是一种专门设计用于限制接地电流、控制接地故障时的接地电阻值的电气设备。它通常由**电阻器、柜体、连接导体、保护装置（如温度、电流监测等）**组成，被广泛应用于：

中性点接地系统：如发电机、变压器的中性点通过接地电阻柜接地，以限制单相接地故障电流；

轨道交通：如地铁、轻轨的牵引供电系统，常采用高阻接地方式，以减少杂散电流对地下金属结构的腐蚀；

新能源系统：如风力发电、光伏发电的变电站中，中性点接地也常用到接地电阻柜。

2. 接地电阻柜的主要功能

限制接地故障电流：避免因短路电流过大而损坏设备或引发火灾；

提高系统稳定性：在发生单相接地故障时，系统可以带故障继续运行一段时间；

保护人身与设备安稳：有效降低接触电压和跨步电压，避免电击事故；

改善继电保护选择性：为故障检测与隔离提供可靠依据。

二、电磁辐射的基本概念

1. 什么是电磁辐射？

电磁辐射是指能量以电磁波的形式在空间传播的现象，涵盖从极低频（ELF）到无线电波、微波、可见光、紫外线、X射线及γ射线的广泛频谱。

在电气工程领域，我们通常关注的是低频至高频的电磁场（EMF/EMI），特别是由电力电子设备、电力线路、接地系统等产生的电磁干扰（EMI）。

2. 电磁辐射的来源

常见的电磁辐射源包括：

高频设备：如无线电发射器、雷达、移动通信基站；

电力设备：如变压器、开关设备、电缆、大功率电机；

数字电路与控制设备：如PLC、变频器、计算机等；

接地系统与接地电流：特别是大电流流经接地装置时可能产生磁场。

三、接地电阻柜是否产生电磁辐射？

要回答“接地电阻柜是否产生电磁辐射”，我们需要从以下几个方面分析：

1. 正常工作状态下

在正常运行且无故障的情况下，接地电阻柜中的电阻器单承担微小的泄漏电流或中性点不平衡电流，这些电流通常很小（几安培甚至更小），因此：

产生的磁场非常微弱，远低于能形成显著电磁辐射的水平；

不会产生明显的电磁干扰（EMI）或电磁辐射。

结论：在正常工况下，接地电阻柜几乎不产生可感知的电磁辐射。

2. 故障或异常工况下

当系统发生单相接地故障时，接地电阻柜将承载较大的故障电流（根据系统电压等级与接地电阻值，可能从几十安到数百安不等）。此时：

大电流通过接地电阻时，会在电阻及其连接导体周围产生较强的磁场；

如果接地系统的布置不合理（如接地导体形成环路、接地电阻柜靠近敏感设备等），可能感应出一定的电磁场，对周边设备或环境造成干扰；

不过，这种磁场主要表现为近场效应，并不是典型意义上的“远场电磁辐射”（如射频、微波等）。

结论：在故障情况下，接地电阻柜可能产生一定强度的工频磁场，但一般不属于高频电磁辐射范畴，对远距离影响有限。

四、接地电阻柜与电磁环境的相互影响

1. 接地电阻柜可能受电磁干扰影响

接地电阻柜中的控制回路、测量仪表、继电器等电子元件，可能对外部电磁环境较为敏感，尤其是在强电磁干扰环境下：

外部的高频电磁辐射（如来自变频器、电弧炉、无线电发射装置）可能通过电磁感应或耦合进入控制回路，导致误动作或测量误差；

因此，接地电阻柜在设计时往往需要考虑电磁屏蔽、滤波、接地良好等措施以提高抗干扰能力（即EMC设计）。

2. 接地电阻柜对其他设备可能产生干扰

如前所述，在故障条件下，接地电阻柜可能产生较强的工频磁场，若：

接地导体布局不合理，形成环路或与敏感设备平行布置；

没有做好磁屏蔽或距离控制；

则可能对附近的敏感电子设备、通信线路、控制电缆等产生一定的磁场干扰。

因此，合理的接地系统设计、导体走向规划、屏蔽与隔离措施对阻止干扰至关重要。

五、如何降低接地电阻柜相关的电磁干扰与辐射影响

为了较大程度降低接地电阻柜在运行中对电磁环境的影响，同时提升其自身的抗干扰能力，可采取以下措施：

1. 优化接地系统设计

尽量减小接地电流：通过合理选择接地电阻值，控制故障电流大小；

避免接地导体形成闭合环路：避免大电流产生强变化的磁场；

采用放射状接地或单点接地策略，降低地电位差与环流。

2. 合理布置与安装

将接地电阻柜远离敏感的电子设备、通信设施、控制室等；

确保柜体与周边设备之间有足够的物理距离与屏蔽屏障；

控制大电流导体的布线路径，避免与低压信号线平行或交叉。

3. 加强屏蔽与接地

对控制回路、信号线采用屏蔽电缆，并良好接地；

柜体本身应具备良好的电磁屏蔽性能，接地点应低阻抗、多点接地（视情况而定）；

使用**滤波器、浪涌保护器（SPD）**等阻止高频干扰。

4. 采用低噪声、低干扰的电阻器

选择低感抗、低热噪声的电阻材料与结构设计（如不锈钢电阻、铝壳封装等），有助于减少高频噪声与磁场辐射；

电阻柜内部布局应合理，避免高电流路径与控制部分过于接近。
