如何选择合适的二次消谐装置提高电力传输效率？

选择合适的二次消谐装置以提高电力传输效率，需从电力系统特点、谐波情况、设备兼容性及实际运行需求等多方面综合考量。以下是选择合适二次消谐装置的关键要点：

一、了解二次消谐装置的作用

二次消谐装置（又称微机消谐装置）主要用于：

阻止电力系统中的铁磁谐振过电压，特别是发生在电压互感器（PT）开口三角绕组处的谐振；

保护PT及相关设备免受谐振引起的过电压损坏；

提高系统运行的稳定性与安稳性，间接提升电力传输的效率和可靠性。

注意：二次消谐主要针对的是中性点不接地或经消弧线圈接地系统中由电磁式电压互感器引起的铁磁谐振问题，而非广义上的所有谐波问题（后者一般采用有源/无源电力滤波器等一次设备处理）。

二、根据系统特点选择

1. 电网接地方式

中性点经消弧线圈接地系统：虽然一定程度上阻止谐振，但仍可能发生，需评估是否仍需二次消谐。

中性点直接接地系统：一般谐振风险较低，但若存在电磁式PT，也建议评估。

2. 电压等级

常用于 66kV及以下电压等级，尤其是 35kV、10kV、6kV、3kV 系统。

不同电压等级对消谐装置的耐压、精度和功能要求不同。

3. PT（电压互感器）类型

电磁式PT：易引起铁磁谐振，是二次消谐的主要对象，必须配置。

电容式PT或电子式PT：谐振风险低，但若系统存在电磁式PT，仍需考虑。

三、关键选择参数与功能

1. 消谐原理

常见消谐技术包括：

非线性消谐电阻（一次消谐）：安装在PT一次侧中性点，适用于特定频率谐振，但对宽频谐振效果有限。

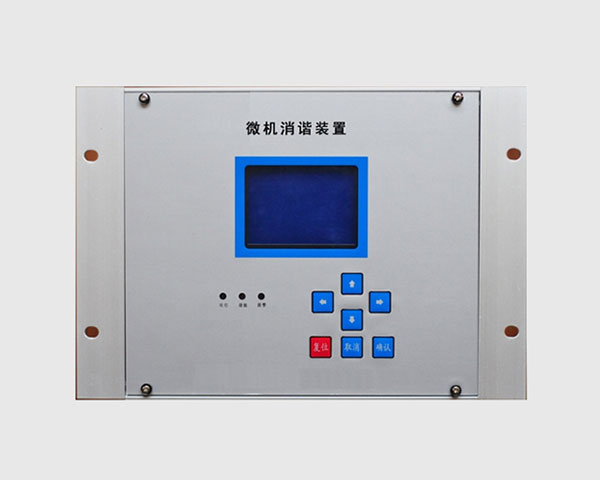

微机二次消谐：通过实时监测PT开口三角电压，识别谐振类型（分频、基频、高频），并发出指令投入消谐电阻或发出告警，实现准确消谐。

推荐选择微机式二次消谐装置，因其具有智能分析能力，适应性强。

2. 检测与识别能力

能准确区分谐振过电压与接地故障，避免误动。

支持基频、分频、高频（150赫兹及以上）谐振的识别与处理。

3. 响应速度

消谐动作时间应尽可能短（一般在数十毫秒级），以便快速阻止谐振，避免设备损坏。

4. 通信与监控功能

具备RS485、以太网等通信接口，支持接入SCADA、综自系统，实现远程监控与数据记录。

可记录谐振事件、动作次数、电压波形等，便于故障分析与运维。

5. 抗干扰能力

在强电磁环境下能稳定工作，具备良好的抗干扰设计与EMC性能。

四、装置选型建议

1. 明确系统参数

系统电压等级、接地方式、PT型号与布置、历史谐振情况等。

2. 选择可靠厂家与成熟产品

优先选择具有良好的运行业绩、通过国家或行业认证（如型式试验报告）的牌子。

常见厂商如：南瑞继保、国电南自、四方继保、许继电气、思源电气等。

3. 考虑扩展性与维护性

是否支持软件优化、远程维护；

装置是否易于安装、调试与日常维护。

五、结合一次消谐与二次消谐，综合提升效果

一次消谐（消谐电阻）：简单有效，适用于特定频率，常作为基础防护。

二次消谐（微机装置）：更灵活、智能，适合复杂系统，可动态应对多种谐振情况。
