消弧线圈如何减少电弧对设备的损坏？

2025-06-02

次

消弧线圈（又称消弧电抗器）是一种用于中压配电网中的重要电气设备，其主要功能是通过补偿系统中的电容电流来减少或消除接地故障时产生的电弧，从而有效保护电气设备免受电弧损害。以下是其工作原理及减少电弧损坏的具体机制：

一、工作原理

补偿电容电流

在中性点不接地系统中，单相接地故障时会产生电容电流。消弧线圈通过接入电网中性点并产生感性电流，与电容电流相互抵消（过补偿或全补偿），使故障点电流降至可自熄弧的水平（通常<10A）。

降低电弧能量

当故障电流被大幅减小后，电弧的维持能量显著降低，难以持续燃烧，从而缩短电弧持续时间。

二、减少电弧损坏的具体作用

防止电弧重燃

消弧线圈使故障电流快速衰减，避免电弧反复重燃（电弧重燃会产生高频过电压，损坏绝缘）。

稳态时故障电流接近零，从根本上消除持续电弧的可能性。

降低过电压风险

传统不接地系统中，电弧重燃可能引发2.53倍相电压的暂态过电压，而消弧线圈可将过电压限制在1.31.5倍相电压范围内，保护设备绝缘。

减少电弧热效应

电弧能量与电流平方成正比（

E∝I2E propto I^2E∝I2

），电流减小后电弧释放的热量大幅降低，避免烧蚀触头、绝缘材料或引发火灾。

延长设备寿命

减少电弧对断路器、隔离开关等设备的机械冲击和电腐蚀，降低设备故障率。

三、典型应用场景

中压配电网（6kV~35kV）：尤其适用于电缆线路占比高的系统（电容电流较大）。

发电厂/变电站：保护母线、变压器等关键设备。

工业用电系统：减少电弧故障对生产设备的损害。

四、补充说明

现代消弧线圈常配备自动调谐装置，可实时监测系统参数并调整补偿量，确保在不同运行工况下均能有效抑制电弧。此外，结合故障选线技术，还能快速定位接地故障点，进一步提升系统可靠性。

通过上述机制，消弧线圈显著降低了电弧对电气设备的直接和间接损害，是提升配电网稳定性的重要技术手段。

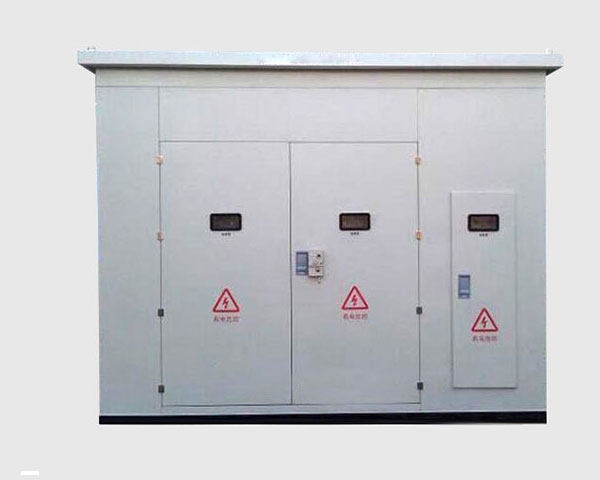

消弧线圈成套装置
