消弧线圈故障时会有哪些表现

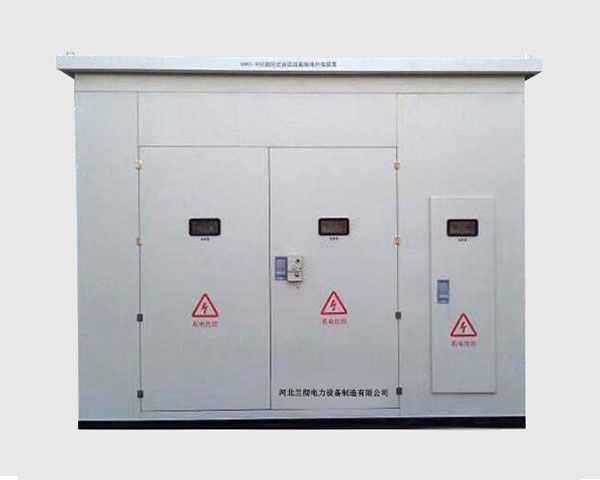

消弧线圈是电力系统中用于补偿接地电容电流的重要设备，主要运行在中性点不接地或经消弧线圈接地的系统中。当消弧线圈发生故障时，可能引发系统异常甚至扩大为事故。以下是其常见故障表现及对应原因：

一、电气参数异常

中性点位移电压升高

正常运行时，中性点位移电压通常较低（一般<15%相电压）。若消弧线圈故障导致补偿失效（如电感值异常、档位卡涩），接地电容电流无法有效补偿，中性点位移电压会显著上升，可能触发保护装置报警或跳闸。

补偿电流/残流过标

消弧线圈的核心功能是通过调节电感电流抵消电容电流，使接地残流≤10A（或更低）。故障时：

若电感线圈匝间短路/开路，电感值减小/消失，残流加大；

若分接头接触不良，实际档位与设定不符，补偿精度下降，残流波动或过标。

后台监控系统可能显示“残流越限”告警。

三相电压不平衡加剧

故障可能导致中性点偏移，使三相线电压或相电压出现明显不平衡（如某相电压升高到线电压，另两相降低），严重时引发电压互感器（PT）铁磁谐振。

二、设备本体异常信号

温度异常升高

消弧线圈本体（尤其是绕组、铁芯）或附属部件（如阻尼电阻、隔离开关）过热，可能因：

绕组匝间短路导致局部电流过大；

冷却系统故障（如风扇停转、散热片堵塞）；

长期过负荷运行（如系统电容电流突变，高于消弧线圈额定容量）。

现场可通过红外测温发现热点，后台可能触发“温度过高”告警。

声响异常

正常运行时消弧线圈发出均匀的“嗡嗡”电磁声；故障时可能出现：

尖锐的“滋滋”声（可能是绕组绝缘击穿或放电）；

不均匀的“哼声”（可能是铁芯松动或磁路故障）；

突然的“爆裂声”（严重匝间短路或绝缘击穿）。

油色谱分析异常（只油浸式消弧线圈）

油浸式消弧线圈内部故障时，绝缘油会分解产生特征气体（如H₂、CH₄、C₂H₂等）：

C₂H₂含量升高提示电弧性故障（如绕组匝间短路）；

H₂和CH₄为主提示局部过热；

总烃过标说明绝缘老化或存在持续性故障。

三、控制与保护系统告警

档位调节失败

有载分接开关（OLTC）是消弧线圈调节电感的关键部件，故障时表现为：

后台指令切换档位后，实际档位无变化（“档位不一致”告警）；

切换过程中出现卡涩、拒动或误动（如电机过载、机械传动部件损坏）；

分接开关油室压力异常（如瓦斯继电器动作）。

保护装置动作

消弧线圈专门保护装置（如中性点过压/过流保护、零序保护）可能触发：

过流保护：绕组短路或外部接地故障未有效补偿；

过压保护：中性点位移电压过高；

瓦斯保护（油浸式）：内部严重故障导致油流冲击瓦斯继电器。

通信中断或数据异常

智能消弧线圈通过通信上传运行状态（如档位、电流、温度），故障时可能出现：

通信模块故障导致数据中断；

采集数据跳变。

四、系统层面的连锁反应

单相接地故障处理失效

消弧线圈故障后，系统发生单相接地时无法快速灭弧，可能引发：

间歇性电弧过电压，损坏设备绝缘（如电缆、互感器）；

故障扩大为相间短路（如电弧引燃相间绝缘）。

电压互感器（PT）故障

中性点位移电压异常易诱发PT铁磁谐振，导致PT烧毁、熔断器熔断，进而引发保护误动或系统失压。

馈线保护误动/拒动

残流过标或三相不平衡可能导致馈线的零序保护误判接地故障，引发不必要的跳闸；或因补偿失效使故障持续，扩大停电范围。
