接地电阻柜常见的故障及处理方式

2021-04-22

次

发电机在运行中，发生单相接地是常见的故障，其故障点出现电弧接地时，会进一步扩大定子绕组绝缘损害铁芯灼伤烧结，如不及时发现并快速切除故障，将发展成为相间或匝间短路。采用发电机中性点高阻接地与电阻柜相结合，以限制接地电流，防止各种过电压的危害。

中性点通过电阻器接地和接地电阻柜可以把故障电流限制到适当值，提高继电保护的灵敏度作用于跳闸，同时又使故障点仅可能发生局部轻微灼伤，把暂态过电压限制到正常线电压对中性点电压的2.6倍，限制电弧的重燃，防止弧光间隙过电压损坏主设备，同时可防止铁磁谐振过电压，从而保证电阻柜中的发电机可以正常运行。

电阻柜运行过程中有噪音是非常正常的现象，电阻柜在运行过程当中在有电流经过的条件下，由于电阻薄膜不是特别均匀，所以电流就会不均匀的流经电阻的每一个区域，其中必然某一个区域会比较的密集，所以会产生过剩的噪声。

中性点接地电阻柜内部电阻的机构，以及在电路中的工作状态模式，决定了电阻在通电的的过程中，必然会产生热效应，所有的元器件都会发热。这种热效应表现为，当温度升高时候，电阻中的电导流子会做无规则的热运动，使电流的定向流动产生起伏变化，从而形成了热噪声电流，此噪声电流将通过电阻产生噪声电压，称为电阻的热噪声。

电阻股智能控制器正常时可监视中性点不平衡电流、电阻片、变压器、电阻柜的温度。单相接地故障时，电阻股智能控制器可记录接地电流大小、接地时间、电阻片、变压器、电阻柜的温变化及接地动作次数并预留通讯接口，可将检测、记录的信息传递到主控室，使运行人员在短时间内得到信息。

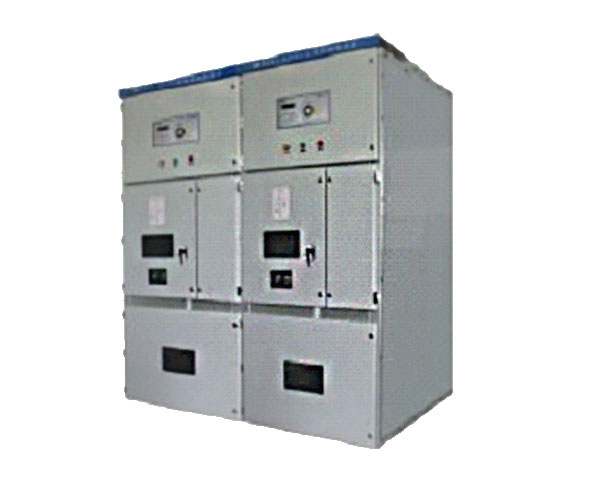

接地电阻柜
