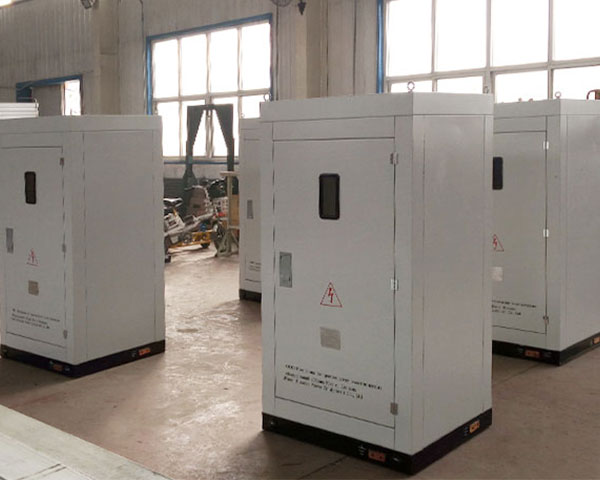

中性点接地电阻柜的配线要求
1、中性点接地电阻柜柜内控制回路导线为多股黄色软铜绞线，导线截面不小于1.5mm2，电流回路不小于2.5mm2。盘内布线必须合理，捆扎牢固，柜内接线排列和元器件端子号必须与设计图纸一致。接地线采用黄绿色软铜电线，导线截面按相应的国家标准。均接到接地铜排上；铜排须经过去毛刺并钝化处理。
2、进出柜的主回路电缆均通过接线端子或连接铜排，接线端子或连接铜排的设置，应充分考虑施工的方便，电缆接线端子距柜底应有500mm以上的空间。控制电缆端子距柜底应有200mm以上的空间，并设有封闭的底板。
3、柜体以及活动门均应设置接地螺栓，并采用适当配线方式，保证导线不会妨碍门的正常开闭。柜内应考虑设置适当尺寸的电缆线槽，加上电缆的布线量占线槽<60%。有一定的预留空间。中性点接地电阻柜柜面标牌必须采用金属激光刻字标牌，采用螺丝连接或铆接。
4、采用中性点经低电阻接地，当Rn≤10Ω，在大多数情况下，可使单相接地工频电压升高降低到1.4p.u左右。从限制弧光接地过电压考虑，当电弧点燃到熄灭过程中，系统所积累的多余电荷在熄灭后，半个工频周波内能够通过Rn泄漏掉，过电压幅值就可明显下降。根据这个要求，可以得到中性点的低电阻值，应满足的条件为：Rn≤1/3ωC0。当Rn=10Ω时，弧光接地过电压则可降到1.9p.u.以下。
