如何合理选择中性点接地电阻柜？

2022-11-21

次

按限制弧光接地过电压的要求选择；按保证继电保护灵敏度的要求选择；中性点接地电阻柜是通过各条线路的零序保护来判断故障线路的，当某条线路发生单相接地故障时，该线路的零序保护动作，跳开本线路的断路器，使故障点与电源隔离。

按降低对通信线路的干扰影响考虑。为了降低中性点经小电阻接地配电网单相接地时，对通信线路的影响，应选择阻值较小的中性点接地电阻，同时尽量减小馈电线路的平行敷设长度，增大两种线路之间的距离。

中性点经小电阻接地系统在发生单相接地故障时，由于保护能正确动作跳闸，在短时间内使接地故障线路失去电源，一方面可使触电人员在很短的时间内脱离电源，大大减小对触电人员的伤害程度。

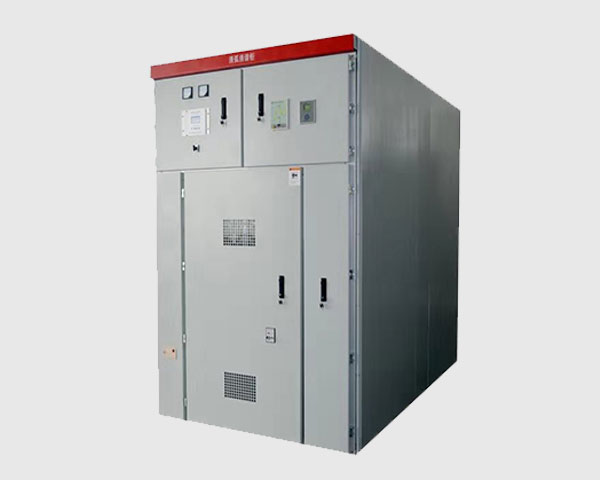

中性点接地电阻柜

另一方面，由于保护动作跳闸的时间很短，人员在保护动作的时限内接触故障点的概率是非常小的，也就大大的减少了单相接地故障时造成人身伤害事故机会。电缆线路在发生单相接地时由于外皮的分流作用，入地电流仅有一小部分，所以引起的地电位升高也比较小，一般不会造成危险的跨步电压和接触电压。

所以从降低故障点的跨步电压和接触电压角度考虑，IR值越小越好，即中性点接地电阻阻值越大越越好。从减小故障点接地短路电流考虑故障点的单相接地短路电流越大，故障时对故障设备的损害越大，从减小单相接地故障电流对故障设备的损害程度考虑，中性点接地电阻的阻值越大越好。
