中性点接地电阻柜内不锈钢电阻器的结构要求

2023-01-24

次

电阻器一般包括电阻、绝缘子、内部连接导线和柜体。应采用金属材料，优先选用熔点高、抗拉强度高、阻值稳定、随温度变化小、可靠性高、体积小、重量轻的材料。柜体内部与电阻片直接有关的绝缘件，如电阻片与两端支撑件之间的绝缘件必须采用耐高温材料。

电阻器电阻元件的联结应采用可靠的栓接或焊接，不应采用低熔点合金作连接，防止运行中电阻片之间电动力的作用发生松动，栓接时的紧固件应考虑电阻运行温度产生的不利影响。电阻器对外引线及电阻器节与节之间连接线截面采用不低于100mm2铜质材料。支柱绝缘子和套管应符合相关标准的要求。

采取散热良好的结构，柜体应采用散热良好的外壳，并适应安装地点的散热要求，柜体内有足够的散热空间, 底部离地空间高度为200 mm；柜体四周应留有足够的散热空间。壳体的结构应便于安装和维护，户外应采用不锈钢材料，壳体有可靠的接地端子（螺栓直径不小于12mm）。

进出线方式：一般采用上进下出。如果采用下进下出方式，应考虑电缆终端的耐热水平，柜体内应有足够的散热空间。上部安装有水平支撑绝缘子，以保证电阻片框架的整体强度。电阻片支撑杆端部采用耐高温的绝缘套，支撑杆中部无螺纹，两端螺纹外径不得大于中部外径。

中性点接地电阻柜通风应采用底板进风，侧板上部出风的结构。10kV柜内可装设零序电流互感器。绝缘套管及支持绝缘子选用耐热、耐高温元件。

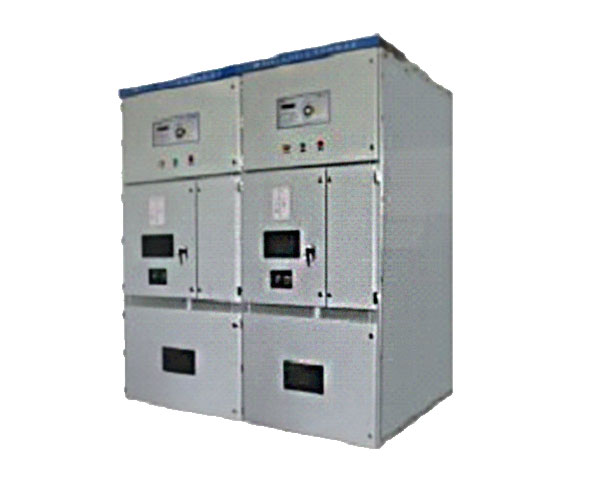

中性点接地电阻柜
