什么情况下需要使用接地电阻柜呢？

2023-03-23

次

中性不接地的情况下，中性的接地方式一般为不接地，直接接地和通过消弧线圈或小电阻接地。接地电阻柜的测试，需要将接地引下线接通大地，但大地电阻因季节变化而有差别，故需要电阻测试系数字钳形表以调整。对不同的接地电阻测量方法，提出如下要求：

1、采用普通电压电流比率计型接地电阻表（俗称“接地摇表”）测量接地电阻时，通过铁塔的接地装置，应将接地引下线与铁塔分开后进行测量。通过非预应力钢筋混凝土电杆的接地装置，应从杆顶将接地引下线与避雷线脱离后进行测量。

2、采用钳形接地电阻测量仪（俗称“钩表”）测量接地电阻时，不得将接地引下线与铁塔分开进行测量，但应通过摸索和使用该型接地测量仪的经验，降低可能产生的误差。对架设有绝缘地线的线路，不得使用钳形接地电阻测量仪测量杆塔的接地电阻。

采用带有接地变的电阻柜，一般只有用在单相变压器，在没有其中性点的情况下，会采用一个带有接地变电阻柜。采用什么样的接地变，一般也有一个固定的公式，对于用于消弧线圈的接地变压器和用于电阻接地的变压器，前者应根据电网发生单相接地运行2h，这一要求来确定它的容量,即允许连续运行2h。

后者的工作按其为高电阻接地时，其容量按通过电阻电流和电容电流之向量和且运行2h来考虑，而对于中、小电阻接地方式的工作时间仅以10s来考虑。因而在接地变压器的设计上应区别对待，以使接地变压器的设计基础上，尽量做到用料合理和精力，降低造价。

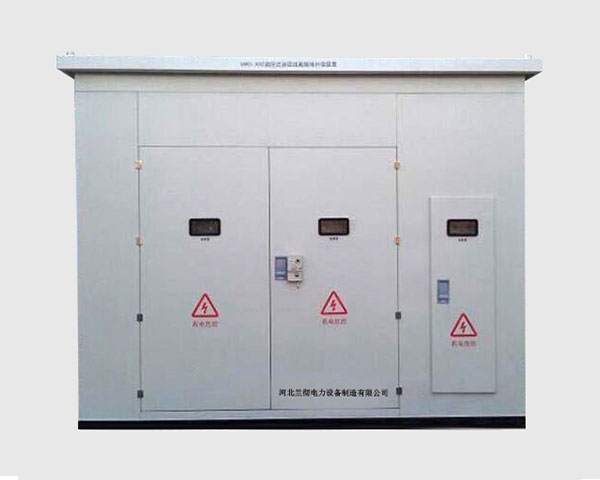

接地电阻柜
