变压器中性点装置如何实现？

变压器中性点装置的实现需根据系统电压等级、电容电流特性及保护要求，选择合适的接地方式并配置相应设备。以下是常见实现方式的详细解析：

一、中性点直接接地系统

适用场景：110kV 及以上高压系统（如我国 110kV/220kV 电网）。

实现方法：

设备配置：

接地刀闸：检修时手动接地，确保安稳。

避雷器：并联于中性点与地之间，限制雷击或操作过电压。

零序电流互感器（CT）：检测零序电流，触发断路器跳闸。

工作原理：

单相接地故障时，故障电流通过中性点直接入地，零序保护快速切除故障，避免设备绝缘损坏。例如，某 220kV 变电站通过中性点 CT 监测到零序电流高于整定值（如 1000A），0.1 秒内跳开故障线路断路器。

二、中性点经消弧线圈接地（谐振接地）

适用场景：6~35kV 中压系统（如农村配电网），电容电流较大时。

实现方法：

设备配置：

消弧线圈：电感值可调，补偿接地电容电流，阻止电弧重燃。

间隙保护：并联放电间隙，过电压时击穿泄流，作为避雷器的后备保护。

阻尼电阻：限制谐振过电压，避免消弧线圈调感时产生振荡。

为线电压。例如，某 35kV 系统电容电流 180A，消弧线圈短时容量为 12120kVA，折算为连续运行容量 1154kVA。

动态控制：

智能消弧装置（如 DTJ 系列）实时检测中性点电压，自动调节消弧线圈电感，使残流小于 10A，确保瞬时性故障熄弧。

三、中性点经电阻接地

实现方法：

设备配置：

接地变压器：为无中性点系统引出中性点（如 Z 型接线）。

电阻器：限制接地故障电流，分高阻（故障后允许短时运行）和低阻（立即跳闸）两类。

智能监测装置：监测电阻温度、接地电流，记录故障数据。

工程案例：

某数据中心多台发电机并联运行时，通过智能接地系统自动选择一台机组中性点经电阻接地，其余断开，避免多点接地环流。

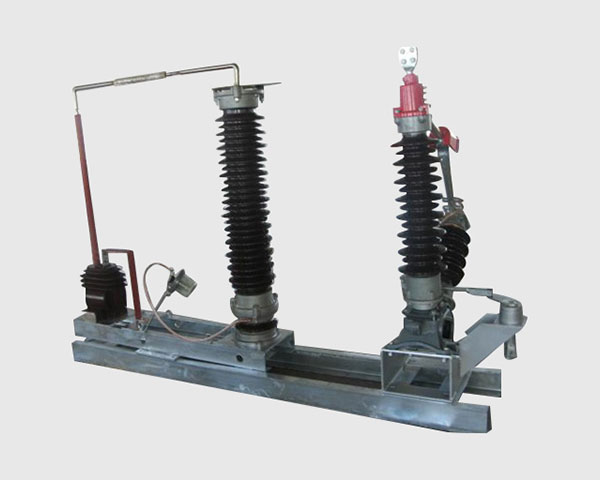

四、间隙保护与避雷器组合

适用场景：中性点不接地或经消弧线圈接地系统，避免过电压击穿绝缘。

实现方法：

设备配置：

放电间隙：棒 - 棒结构，工频过电压时击穿泄流。

氧化锌避雷器：限制雷电过电压残压，与间隙并联互为保护。

零序电压互感器：检测中性点位移电压，判断故障性质。

保护逻辑：

雷电过电压时，避雷器优先动作；工频过电压时，间隙击穿，避雷器限制残压。

例如，110kV 变压器中性点间隙击穿电压设为 30kV（冲击电压），避雷器残压≤73kV，确保绝缘安稳。

五、智能动态接地装置

技术创新：融合消弧线圈与电阻接地的优势，实现故障类型智能判断。

实现方法：

动态切换：

瞬时性故障：消弧线圈补偿电容电流，熄弧后恢复正常运行。

国内：

110kV 及以上系统普遍采用直接接地，城市 10kV 电网多采用电阻接地，农网以消弧线圈为主。

标准如 DL/T 5090 要求消弧线圈过补偿，残流≤10A。

国际：

西欧逐渐转向消弧线圈接地，北美早期偏好直接接地，日本战后受美国影响后恢复消弧线圈。

IEC 标准更注重绝缘配合，要求中性点设备耐受短时过电压。

七、关键设计原则

参数匹配：

消弧线圈容量需覆盖远景年电容电流增长（如按 1.2 倍裕度设计）。

电阻值需平衡过电压限制与保护灵敏度，例如 IR≥4IC 时过电压可降至 2.0 倍相电压以下。

可靠性确保：

多台设备冗余配置（如双 CT、双避雷器），避免单点失效。

智能装置需具备故障录波、自诊断功能，支持远程监控。

总结

变压器中性点装置的实现需综合考虑系统特性、保护要求及经济性。直接接地适用于高压系统，消弧线圈与电阻接地分别在农网和城网中占优，智能动态装置则代表未来发展方向。通过合理选择接地方式、准确计算参数并配置冗余设备，可有效提升电网可靠性，降低设备损坏风险。
