为什么变压器中性点装置很重要？

变压器中性点装置在电力系统中扮演着非常重要的角色，其重要性主要体现在以下几个方面：

一、确保系统安稳运行

限制过电压

在中性点不接地或经消弧线圈/电阻接地的系统中，当发生单相接地故障时，中性点装置（如消弧线圈、避雷器、接地电阻等）可以有效限制过电压的幅值，避免设备绝缘击穿，保护变压器及其他电气设备的安稳。

特别是在中性点直接接地系统中，中性点接地装置（如接地刀闸、避雷器等）可以避免因雷击或操作过电压导致的设备损坏。

避免铁磁谐振

某些情况下，中性点不接地或经消弧线圈接地系统中可能产生铁磁谐振过电压，对变压器和系统的绝缘构成威胁。合理配置中性点装置（如消谐电阻、阻尼装置）可有效阻止此类谐振。

二、提高供电可靠性

支持单相接地故障处理

在中低压配电网中，广泛采用中性点不接地或经消弧线圈接地方式。当发生单相接地故障时，系统可以带故障继续运行一段时间（一般为1～2小时），从而提高供电的连续性和可靠性。

中性点装置（如消弧线圈）能帮助补偿接地电容电流，使故障点电弧容易熄灭，避免发展成相间短路。

改善系统稳定性

合理的中性点接地方式与装置配置，有助于在故障条件下维持系统电压稳定，减少故障对其他部分的影响，提高整个电网运行的稳定性。

三、满足不同接地方式的需求

根据电力系统的电压等级和结构，中性点的接地方式主要有以下几种，每种都离不开相应的中性点装置：

中性点直接接地（有效接地系统，多见于110kV及以上高压系统）

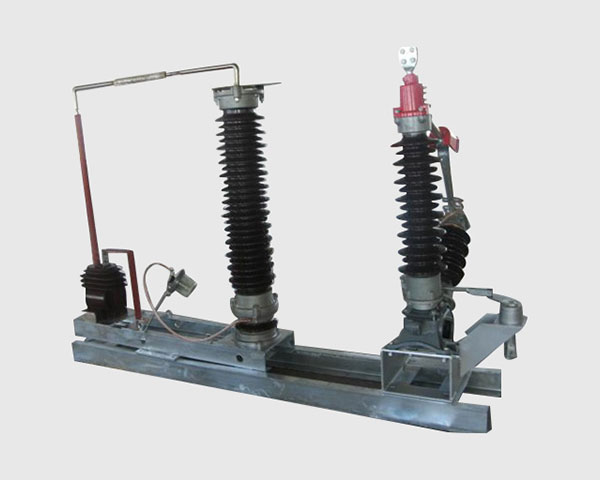

变压器中性点直接与大地相连，通常配有中性点接地刀闸、避雷器、保护间隙等装置，用于：

降低单相接地故障时的过电压；

为继电保护提供明确的零序电流信号；

避免雷电等过电压对设备造成损害。

中性点不接地（小电流接地系统，常见于6～35kV配网）

系统正常运行时中性点不与地连接，但为了应对故障和过电压，常配有消弧线圈、避雷器、阻尼电阻等装置，以：

补偿接地电容电流，减小故障电流；

阻止谐振过电压；

保护设备绝缘。

中性点经消弧线圈或电阻接地

这是一种折中方案，通过消弧线圈（感性电流补偿）或电阻（增加故障电流）来控制单相接地故障特性，提高故障检测与处理能力。

四、支持继电保护与故障检测

在接地故障发生时，中性点装置与零序保护配合，能够为继电保护装置提供可靠的零序电流或零序电压信号，帮助快速、准确地判断故障位置，提高保护的灵敏度和选择性。
