安装指南！一次消谐装置如何快速安装？

以下是一次消谐装置的快速安装指南，结合行业标准和实际操作经验，确保有效、安稳地完成安装：

一、安装前准备

型号匹配与外观检查

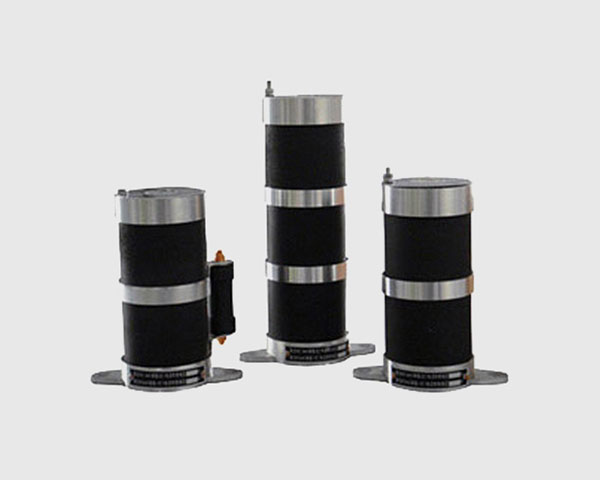

根据系统电压等级（6kV/10kV/35kV）和 PT 类型（全绝缘 / 半绝缘）选择对应型号的消谐装置。例如，全绝缘 PT 可选 LXQⅡ 型，半绝缘 PT 需选带 D 参数的 LXQ (D)Ⅱ 型。

开箱后检查装置外观无破损、裂纹，核对参数与订货单一致，随货配件（如绝缘导线、安装螺栓）齐全。

工具与材料准备

需工具：扳手、万用表、绝缘电阻测试仪（1000V 摇表）、压线钳、水平仪。

材料：截面积≥5mm² 的绝缘导线（用于中性点连接）、截面积≥4mm² 的接地线（黄绿双色）、接地螺栓、绝缘胶带。

安稳措施

断开上级电源并悬挂 “禁止合闸” 标识，确保 PT 一次侧无电压。

安装人员需具备高压电工资质，穿戴绝缘手套和绝缘靴。

二、核心安装步骤

确定安装位置

室内场景：优先安装在 PT 柜内中性点接地回路，选择通风良好、便于接线的位置，与周围接地体距离≥5cm（户外需≥10cm）。

户外场景：固定在 PT 附近支架上，避免阳光直射和雨淋，可加装防护罩。

接线与固定

接线顺序：

① 断开 PT 原中性点接地线（若直接接地）；

② 将消谐装置上端（中性点端）用绝缘导线连接至 PT 中性点，下端通过接地线连接至接地网；

③ 确保导线连接牢固，线头压接铜鼻子并拧紧螺栓，避免虚接导致过热。

固定方式：使用 M8-M10 螺栓将消谐装置固定在支架或 PT 本体螺杆上（注意 JDZJ-6～10 型 PT 的固定螺栓不接地，需额外接地）。

接线验证与绝缘测试

用万用表检查中性点与地之间电阻，正常应为通路；

使用 1000V 摇表测试消谐装置绝缘电阻，阻值应≥0.5MΩ。

三、快速安装技巧

预组装优化

提前在地面将消谐装置与支架组装，减少高空作业时间；

预装导线长度按实际距离预留 10-15cm 冗余，便于调整。

工具与操作协同

使用电动扳手紧固螺栓，提升效率；

两人配合完成接线，一人扶持装置，另一人接线并检查。

参考厂家图纸

严格按照设备说明书中的接线图操作，例如 LXQ (D)Ⅱ 型消谐器的 D 参数元件需朝向接地侧安装。

四、测试与验收

通电前检查

复查接线极性正确（无反接）、螺栓扭矩达标（M10 螺栓扭矩约 40N・m）；

确认消谐装置垂直安装（倾斜度≤5°）。

性能测试

伏安特性测试：使用专门测试仪测量 1mA 和 10mA 时的电压值，10kV 消谐器 1mA 电压应在 280-350V，10mA 电压在 800-1000V 范围内。

模拟谐振试验：通过二次侧注入谐波电压，观察消谐装置是否快速响应（消谐时间≤2.1s）。

系统联调

恢复电源后，监测 PT 开口三角电压：正常运行时应＜0.3V；若出现 0.3-3V 电压，可能是消谐器未断开原接地回路，需重新检查接线。

五、注意事项与常见问题处理

关键禁忌

严禁在带电状态下安装或拆线；

禁止将消谐装置并联在 PT 二次侧，必须串联在一次侧中性点与地之间。

异常情况排查

开口三角电压异常升高：可能是消谐器内部短路，需用万用表检测阻值，若为 0Ω 则更换设备。

消谐器过热：检查接线是否松动或通流容量不足（需≥500mA），及时紧固或优化型号。

长期运维建议

每 1-2 年进行一次绝缘测试和伏安特性校验；

定期清理装置表面灰尘，检查接地螺栓是否锈蚀。

六、行业标准与合规性

安装需符合 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》及 T/CSEE 0314—2022《电磁式电压互感器一次侧消谐装置》团体标准。

若同时安装二次消谐装置（如微机消谐），需确保两者动作逻辑无冲突，避免重复阻尼。

通过以上步骤，可在 1-2 小时内完成单台消谐装置的安装与调试，显著提升施工效率并确保系统安稳。安装过程中若遇复杂问题，建议联系厂家技术支持（如南京创迪：微信号 NJCDGS）。
