升级换代！一次消谐装置是否代替了传统电容器？

一次消谐装置与传统电容器在电力系统中承担着不同的核心功能，目前两者属于互补关系，而非直接替代。以下是基于技术原理和行业应用的具体分析：

一、核心功能与技术定位差异

一次消谐装置的核心使命

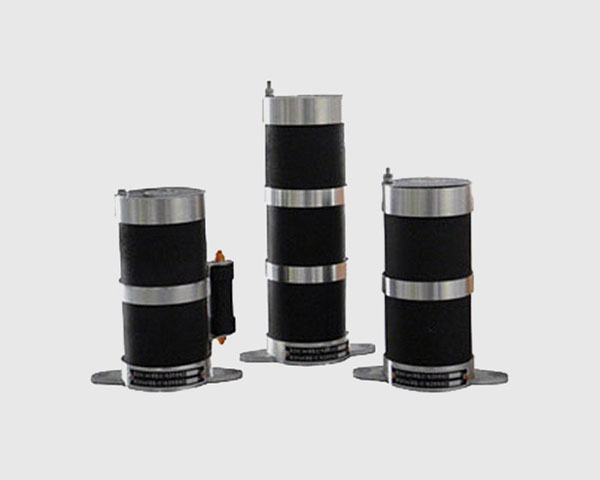

一次消谐装置（如中性点串联的非线性电阻或热敏电阻）专为阻止铁磁谐振过电压设计。在 6-35kV 中性点不接地系统中，当 PT（电压互感器）因合闸涌流、接地故障等激发铁芯饱和时，会形成 L-C 谐振回路，导致相电压异常升高（可达 3 倍以上）、PT 烧毁甚至母线短路。消谐装置通过毫秒级响应的高容量非线性电阻，快速消耗谐振能量，将 PT 激磁电流限制在 100mA 以下，从而避免设备损坏。例如，宁夏电网安装的 KM-YXQ 消谐器可在 2 秒内去掉分频谐振，而传统电容器对此类谐振无阻止作用。

传统电容器的不可替代作用

电容器的核心价值在于无功补偿：

并联电容器：直接向系统注入容性无功，提升功率因数（如从 0.8 提升至 0.95），降低线路损耗并稳定电压。例如，某地铁项目通过智能电容器年省电费高于50 万元。

串联电容器：补偿长线路感抗，提高输电能力（可提升 10%-20%）并改善潮流分布。

这些功能是消谐装置无法实现的。即使部分消谐装置采用 LC 谐振回路吸收谐波，其主要目的仍是滤波而非无功支撑。

二、技术特性与应用场景的不可替代性

消谐装置的局限性

无持续无功补偿能力：消谐装置的 LC 回路在特定频率下吸收谐波，无法像电容器那样持续提供容性无功。

无法解决电压波动：当系统存在冲击负荷（如电弧炉）时，电容器可通过动态投切稳定电压，而消谐装置对此类问题无干预能力。

电容器的固有缺陷与消谐装置的补充价值

谐振风险：电容器组可能与系统电感形成新的谐振点。例如，当系统谐波含量较高时，电容器投入可能引发谐波放大，此时需配合消谐装置（如微机消谐器）进行动态阻止。

保护缺失：电容器本身无法应对 PT 谐振导致的过电压，需依赖消谐装置提供额外保护。

三、行业实践中的协同应用

典型配置方案

变电站场景：在 PT 中性点安装一次消谐器，同时在母线侧配置并联电容器组。例如，某 35kV 变电站通过消谐器去掉 PT 谐振风险，同时利用电容器将功率因数从 0.78 提升至 0.92，年降损约 30 万度。

工业配电场景：对于轧钢、中频冶炼等谐波源负载，常采用 “消谐装置 + 滤波电容器” 组合方案。例如，某钢厂通过消谐器阻止 3 次谐波，同时利用滤波电容器补偿无功，使谐波畸变率从 15% 降至 5% 以下。

集成化趋势与功能边界

近年出现的智能电力模块（如中电电气 “毕方”）虽集成了部分保护功能，但消谐与无功补偿仍分属不同模块。例如，消谐功能由中性点串联的非线性电阻实现，而无功补偿依赖独立的电容器组。两者的协同设计可优化空间布局（如模块化机柜），但技术本质未发生替代。

四、行业标准与发展方向

标准体系的独立定位

中国电机工程学会发布的 T/CSEE 0314—2022《电磁式电压互感器一次侧消谐装置》标准，明确规定了消谐装置的技术要求，但未涉及与电容器的功能整合。而电容器相关标准（如 GB/T 11024）则专注于无功补偿性能。

技术演进的互补性

消谐装置的智能化：现代消谐器（如微机消谐装置 WNXIII-10/D）可通过 AI 算法识别谐振类型并联动电容器投切，但这是功能扩展而非替代。

电容器的可靠性提升：自愈式电容器、智能测控模块等技术，与消谐装置形成双重确保。例如，某数据中心采用智能电容器 + 消谐器组合，使 PUE 值优化 0.15，同时避免谐振引发的设备故障。
