消弧消谐柜有哪些重要功能特点？

2025-10-22

次

1. 快速消弧功能：快速熄灭弧光，阻止过电压

当系统发生单相弧光接地故障时，消弧消谐柜通过微机控制器快速发出指令，投入故障相真空接触器，使故障相电压在非常短时间内（通常≤30ms）降到零，迫使故障点电弧熄灭。这种方式能有效解决间歇性弧光接地故障，避免电弧重燃引发的过电压累积，保护系统绝缘不受损害。

2. 过电压限制：降低各类过电压危害

具备限制雷电过电压、操作过电压、相间过电压及弧光接地过电压的综合能力。通过组合式过电压保护器、高能氧化锌非线性电阻等组件，将各类相对地及相间过电压限制在较低水平（如相间过电压限制在额定相电压的1.7倍以下），减少过电压对设备绝缘的冲击，避免避雷器爆炸、电缆绝缘击穿等事故发生。

3. 准确消谐功能：去掉铁磁谐振

采用“一次消谐器+二次微机消谐”的双重保护机制，可快速识别并去掉PT（电压互感器）铁磁谐振。即使一路消谐装置损坏，另一路仍能正常工作，有效避免谐振过电压导致的熔断器熔断、PT绝缘损坏或烧毁等问题。

4. PT柜替代功能：简化系统结构

可替代传统PT柜，提供电压监测功能（三相电压、零序电压等实时监测）。不但节省了变电站的占地面积，还降低了系统投资成本。对于老站改造，只需更换原PT柜即可实现功能优化，不影响原有系统运行。

5. 自动化与通信功能：提升运维效率

具备完善的自动化功能，如PT一次/二次侧断线报警、高压限流熔断器熔断报警、故障类型（弧光接地/金属接地/谐振）显示及故障相别指示等。支持RS-232/RS-485通讯接口，可与上位机或综保后台联网，实现远程数据传输、监控及故障分析，提升了系统运维的便捷性和效率。

6. 适应性强：不受系统参数影响

消弧消谐的机理与电网对地电容电流大小无关，其保护性能不随电网运行方式（如线路投切、负荷变化）的改变而变化。适用于中性点不接地、中性点经消弧线圈接地等多种中性点非有效接地系统，也适用于电缆线路为主、电缆与架空线路混合等多种电网结构。

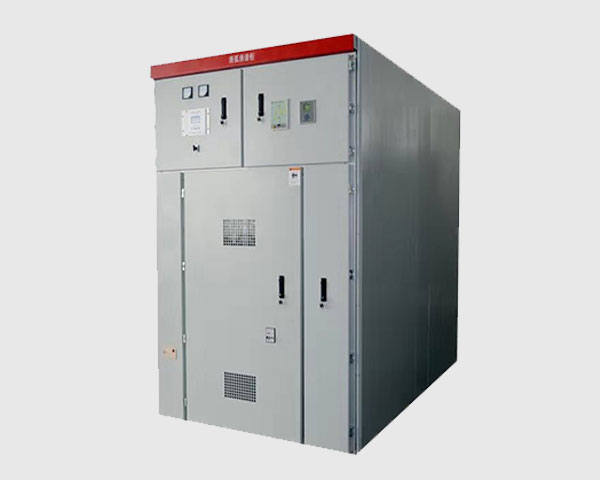

消弧消谐柜
