消弧消谐柜如何应对电力系统的瞬态暂态问题？

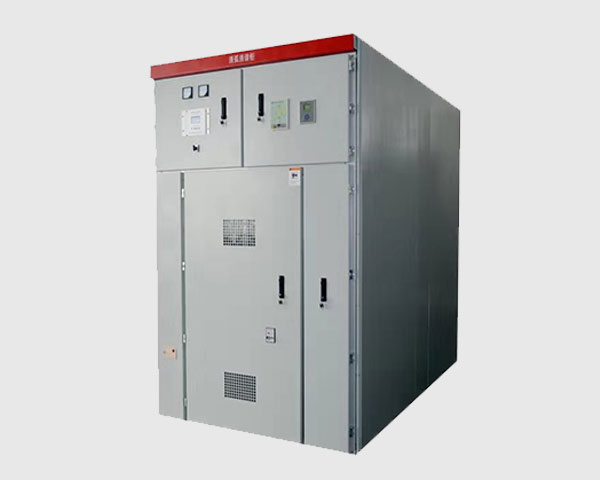

消弧消谐柜通过多维度技术手段应对电力系统中的瞬态暂态问题，其核心机制包括快速故障响应、科学控制策略、过电压阻止和协同保护设计。以下是具体应对措施：

一、快速动作去掉弧光接地

金属性接地转换

当系统发生间歇性弧光接地时，消弧消谐柜的微控制器通过检测 PT 二次侧开口三角电压（3UO）和三相电压变化，在 2 个周波内（约 40ms）触发故障相真空接触器合闸，将不稳定的弧光接地转化为稳定的金属性接地。此时故障点电压被钳制为零，电弧立即熄灭，非故障相过电压稳定在 1.732 倍额定相电压以下，满足 2 小时带故障运行要求。

高频响应开关技术

采用基于电磁斥力部位的快速开关，合闸时间≤7ms，分闸时间≤3ms，可快速转移接地电流，避免电弧重燃。例如，某 10kV 系统发生单相接地时，快速开关将故障点电流从 132.6A 转移至母线侧，使电弧能量降低 90% 以上。

二、科学控制准确识别故障

多判据故障诊断

控制器通过分析零序电压、三相电压幅值及谐波分量，区分弧光接地、金属接地、PT 断线和谐振等故障类型：

弧光接地：3UO＞95V 且故障相电压骤降时触发接触器合闸。

铁磁谐振：检测到分频（1/3 工频）或高频（3 倍工频）电压分量时，瞬时短接 PT 开口三角绕组或接入大功率电阻破坏谐振条件。

PT 断线：通过三相电压不对称度（如一相电压为零，其他两相正常）识别并报警。

自适应补偿与时序控制

动态调整消弧线圈电感值以补偿电容电流，脱谐度控制在 ±5% 以内。例如，偏磁式消弧线圈可在 20ms 内完成从远离谐振点到全补偿的切换，避免稳态谐振过电压。接触器合闸后，控制器按预设时序（如 8 秒后自动复归）分闸，避免长时间接地引发设备过热。

三、过电压阻止与能量吸收

四星形避雷器配置

采用四星形接法的氧化锌避雷器（如 ZPB 型），将相间过电压降低 60-70%，残压比常规避雷器低 30%。例如，在 35kV 系统中，相间过电压可从 3.5 倍额定电压阻止至 1.2 倍以下。

高能限压灭弧装置

故障相接触器闭合时，并联的氧化锌非线性电阻（RV）将恢复电压限制在额定相电压的 75%，同时吸收电弧能量，减缓系统振荡。例如，某煤矿 35kV 系统应用后，PT 烧毁事故减少 80%。

四、抗干扰与冗余设计

电源与信号隔离

采用双隔离电源确保控制模块与强电回路电气隔离，I²C 总线上加装磁珠和光耦，避免电磁干扰导致误动作。例如，在钢铁厂轧机等高谐波环境中，误动作率从 15% 降至 2% 以下。

冗余控制与自诊断

控制器采用双单片机热备份，设置 Watchdog 自复位电路，实时监测硬件状态。例如，某型号装置在检测到某单片机故障时，0.5 秒内切换至备用芯片，确保控制连续性。

五、协同保护与系统集成

与断路器配合

消弧消谐柜动作后，若故障未去掉，触发断路器跳闸。例如，某 10kV 系统中，接触器合闸后检测到持续接地电流，0.1 秒内联跳出线断路器，避免故障扩大。

小电流选线联动

结合零序电流互感器和小波变换算法，实现故障线路准确定位。例如，某 6kV 系统应用后，选线准确率从 60% 提升至 95%，故障查找时间缩短 70%。

六、典型应用场景与效果

电缆密集型配电网

在电容电流＞100A 的电缆系统中，消弧消谐柜通过快速接地和能量吸收，避免弧光接地引发相间短路。例如，某工业园区 10kV 系统应用后，电缆头炸裂事故减少 90%。

煤矿等特殊环境

采用防爆型柜体和抗干扰设计，在高湿度、粉尘环境中稳定运行。例如，某煤矿 35kV 变电站应用后，PT 烧毁和避雷器爆炸事故清零。
