消弧线圈成套装置的安装位置

2020-09-10

次

消弧线圈成套装置是一种带铁芯的电感线圈，应用在中性点接地系统中，电力系统输电线路经消弧线圈接地，为小电流接地系统的一种。当线路发生短路接地时，电流在30A以上的情况下，放电间隙产生的电压会升高2.5-3倍的线电压。

安装位置：消弧线圈一般接在电源变压器二次侧中性点上；若电源变压器二次侧绕组为星型接线，则消弧线圈直接接在中性点上；若电源变压器二次侧绕组为角型接线，没有中性点，则消弧线圈不能直接接在中性点上，通过接地变压器人为制造出一个“中性点”，然后再将消弧线圈接在接地变压器造成的中性点上。

根据《电力设备过电压保护设计技术规程》规定：3～10kV的电力网，单相接地故障电流大于30A时应装设消弧线圈。实际工作中有些标准不宜套用，应根据实际情况灵活掌握，在模拟经小动物接地实验结果中，对电缆和架空线的混合电网，单相接地电容电流大于11.75 A时电弧就不能自行熄灭。

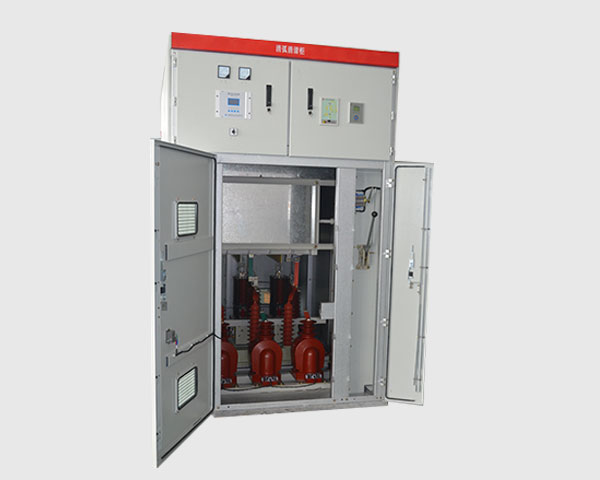

消弧线圈成套装置
