消弧线圈与消弧消谐柜的区别

2020-09-24

次

1、消弧线圈：消弧方面利用电感电流和电容电流相位差为180°的特点，当电网发生接地故障后，消弧线圈提供一电感电流，补偿故障点电容电流，使接地电流减小，达到熄灭电弧的目的。

缺点：消弧线圈对工频电容电流能起到一定的补偿作用，对高频电流无法起到补偿作用，而电缆线路发生单相电弧接地时，电弧电流以高频电流为主；消弧线圈的使用，还会降低小电流选线的灵敏度；消弧线圈体积大，造价高，受电网规模的影响，不利于电网的长远规划。

2、消弧消谐柜：消弧方面：运用快速接地开关迅速将间歇性弧光接地转换成稳定的金属性接地，消弧原理与系统的电容电流大小、频率无关，可以降低任何频率的弧光接地；PT柜功能：系统正常运行时，装置可以作PT柜用不会给系统增加任何额外负担，具备微机消谐功能。

缺点：同一系统内大量使用消弧柜，也会造成弧光接地时多台消弧柜同时动作，形成多点接地。若其中有消弧柜发生相别误判或误动，则会形成严重的相间短路事故。

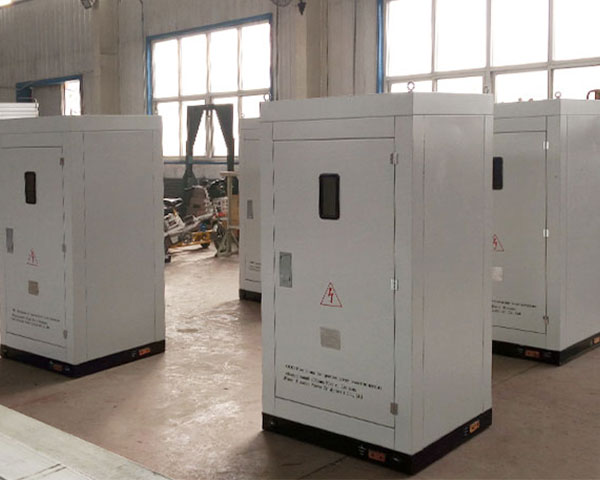

消弧消谐柜
