PT柜中加装一次消谐装置的探讨

2020-11-03

次

电力系统中有三种运行方式：电源中性点不接地；电源中性点经消弧线圈接地或小电阻接地；电源中性点直接接地。前两种合称为小电流接地，后一种大电流接地。3-66 kV接地电力系统大多数采用电源中性点不接地运行方式。

当发生一相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化，因此三相用电设备仍然照常运行。但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备。

电源中性点经消弧线圈接地的电力系统。在中性点不接地的电力系统中，有一种情况比较危险，即在一相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压，导致线路上绝缘薄弱地点的绝缘击穿。

为防止一相接地时接地点出现断续电弧，引起过电压，规程规定，在单相接地电容电流大于一定值的电力系统中，电源中性点必须采用经消弧线圈接地的运行方式。消弧消谐柜经消弧线圈接地系统，发生一相接地故障时暂时允许运行2小时，在一相接地时，其它两相对地电压要升高到线电压，即升高为原对地电压的倍。

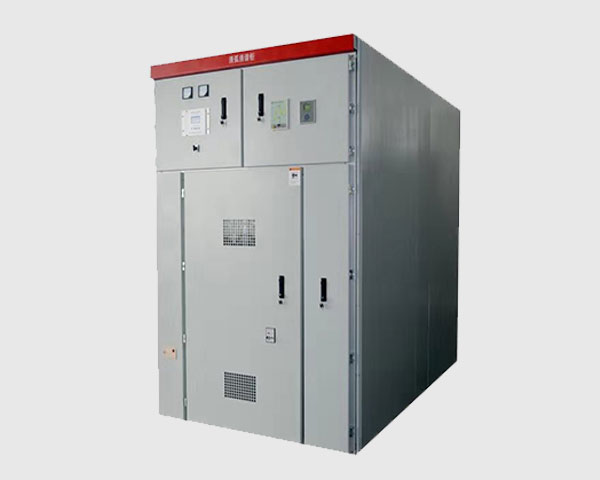

消弧消谐柜
