消弧消谐柜装置的环境条件

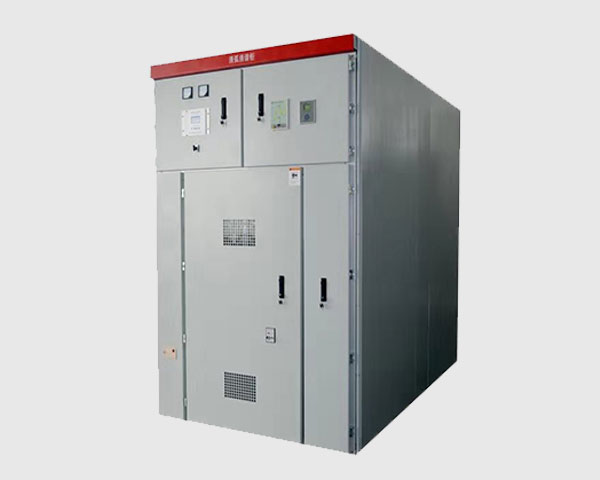

消弧消谐柜主要部件有柜体、微机控制器(核心装置，包含微机消谐装置，小电流选线等功能)、高压互感器中的PT、过电压保护器、熔断器、隔离开关、零序互感器等。柜体钢板采用敷铝锌板，构件应镀锌或粉沫喷涂处理，整个柜体结构应牢固。整个柜体外壳的防护等级不低于IP4X。
消弧柜电器元件应布局合理，检修方便。消弧柜应满足全工况的要求。柜内相对地、相间的空气间隙不小于125mm，带电体队绝缘隔板空气间隙不小于30mm。绝缘材料应采用具有耐电弧、耐泄漏电流的DMC、SMC模板。多谐振荡器电路是一种矩形波产生电路，这种电路不需要外加触发信号便能连续地、周期性地自行产生矩形脉冲。
工作原理：正常运行时，微机控制器持续检测电压互感器提供的电压信号。当系统中出现PT断线、单相金属接地或单相电弧接地时，辅助二次开路三角电压立即从低电平变为高电平。微机控制器启动中断，根据PT二次电压的变化判断故障类型和相位。
如果是PT单相断线故障，该装置输出开关量接触信号，通过RS485(或RS232)接口与微机监控系统实现远程数据传输。如果是单相金属接地故障，装置输出开关量接触信号，微机控制器也可以根据用户要求向真空接触器发出动作指令。同时该装置可以通过RS485(或RS232)接口实现与微机监控系统的远程数据传输。
如果是单相电弧接地故障，微机控制器将向真空接触器发出动作指令，使其快速动作，将不稳定的电弧接地转换成稳定的金属接地。该装置输出开关量接触信号，通过RS485(或RS232)接口与微机监控系统实现远程数据传输。
环境条件：
周围空气温度环境温度：-30~+40℃
海拔高度：不小于54m
污秽等级：Ⅱ级
环境相对湿度：>81%
地震烈度：7度
