消弧消谐柜的消谐原理

2021-09-14

次

1、消弧消谐柜的安装采用微机二次消谐技术。当系统发生谐振时，微机控制器会立即将大功率谐波限制电阻，直接输入到铂电阻的开三角形绕组中，利用谐波限制电阻破坏系统的谐振参数，消耗谐振功率，从而降低系统的谐振故障。

2、不影响电压互感器保护绕组的电压输入，避免了传统谐波技术影响电压互感器保护绕组电压输入的缺陷。微机二次谐波技术被接受，响应时间非常快，谐波效果远远优于传统的谐波装置。当系统发生电弧接地时，微机控制器装置判断接地的相位和电弧接地的类型。

3、发出关闭故障相真空接触器的指令，将系统从不稳定电弧接地故障变为稳定金属接地故障。故障相的接地电压降到零，原接地故障点的电弧消失，另外两相的接地电压上升到线电压。当前操作规则允许这种状态。真空开关操作几秒钟后，取决于接地的性质和操作时间，微机控制器关闭故障相的真空开关。

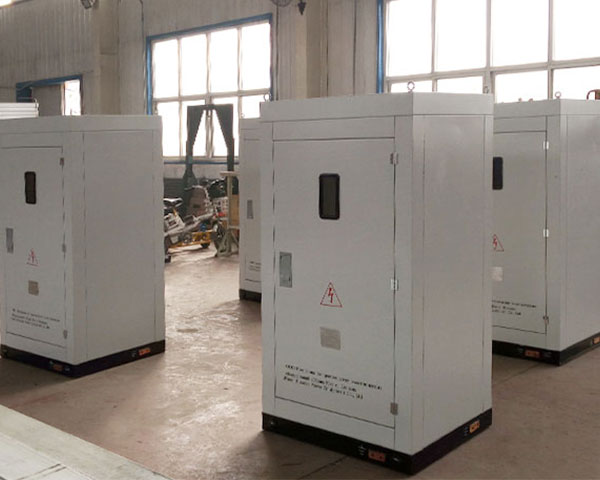

消弧消谐柜

4、如果真空开关关闭，将不会有电弧接地故障，这表明该接地故障是暂时的，系统将恢复正常运行。如果真空开关打开后再次发生电弧接地故障，微机控制器装置确定故障为电弧接地。再次发出指令关闭故障相的真空开关，并根据预设程序发出报警信号，通知值班人员故障相。

5、真空开关接地期间的瞬态过压受到该器件的限制。故障相第二次闭合并接地后，故障相的真空开关不会分离。只有当故障线路自动或手动切断时，控制室或本地才会向设备发出复位命令。设备收到复位命令后，故障相的真空开关将断开，系统将恢复正常运行。
