消弧消谐柜是怎样并列的

2021-10-18

次

消弧线圈容量不够时，两台消弧消谐柜并列运行在一段母线上，两台控制器一主一从，主在自动档，从在手动档，只有主控制器计算调档。两台控制器之间通过互锁的继电器开关控制，只有一台工作，主机出现问题，从机工作。

两台消弧消谐柜分别运行在两段母线，通过一个控制器调档，一控二，然后通过隔离开关确定投运哪一段母线上的消弧。中性点不接地电力网具有当发生单相接地故障时，仍可继续供电的优点，但在单相接地电流较大时却不适用，出现了经消弧线圈接地的电力网。

消弧线圈是一个具有铁芯的可调电感线圈，它装设于变压器或发电机的中性点。当发生单相接地故障时，可形成一个与接地电流的大小接近相等但方向相反的电感电流，这个电流与电容电流可互相补偿，使接地点的电流变得很小或等于零，从而降低了接地处的电弧以及由它所产生的一切危害。

消弧线圈也正是因此而得名。此外当电流经过零值而电弧熄灭之后，消弧线圈的存在还可以显著减小故障相电压的恢复速度，从而减小了电弧重燃的可能性。于是单相接地故障将自动消失。有时，中性点经消弧线圈接地的电力网又称为补偿电力网。

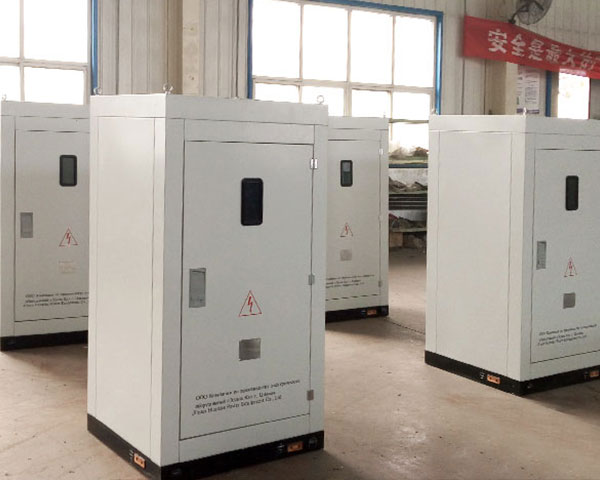

消弧消谐柜
