消弧线圈成套装置发生单相接地故障时，接地电流与故障点的位置无关。由于残流很小，接地电弧可瞬间熄灭，有力地限制了电弧过电压的危害作用。继电保护和自动装置、避雷器、避雷针等，只能保护具体的设备和线路，而消弧线圈却能使绝大多数的单相接地故障，不发展为相间短路，发电机可免供短路电流。

变压器等设备可免受短路电流的冲击，继电保护和自动装置不必动作，断路器不必动作，从而对所在系统中的全部电力设备均有保护作用。消弧线圈的作用对于瞬时性接地故障尤为重要，因为它使接地处的电流大大减小，电弧可能自动熄灭。接地电流小，还可减轻对附近弱电线路的干扰。

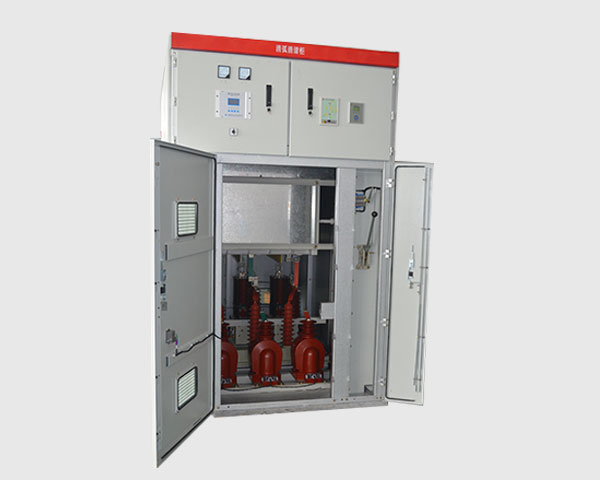

消弧线圈成套装置

消弧线圈的电阻很小，电抗很大，铁芯和绕组均浸泡在油箱中，引线经套管引出。铁芯为均匀多间隙铁芯柱结构，在铁芯柱的间隙中填满绝缘纸板。间隙的作用主要是为了避免铁芯的磁饱和，并能得到一个比较稳定的电抗值，使补偿电流与电压成线性关系，从而使消弧成套装置能保持消弧作用。

消弧线圈的电抗值，本体具有5～9个分接头以供调节电抗值。为了测量消弧线圈的端电压和补偿电流，消弧成套装置内部还装有电压互感器和电流互感器。电压互感器二次绕组的电压为110V，额定电流为10A。电流互感器安装于接地端，其二次侧额定电流为5安。

消弧线圈结构的特点是电控无级连续可调消弧线圈，全静态结构，内部无任何运动部件，无触点，调节范围大，可靠性高，调节速度快。利用施加直流励磁电流，改变铁芯的磁阻，从而改变消弧线圈电抗值的目的，它可以带高压以毫秒级的速度调节电感值。
