中性点接地电阻柜和消弧线圈的不同

2021-12-09

次

中性点接地电阻柜和消弧线圈成套装置，都是在中性点上用来接地的，作用都是在系统发生单相接地故障时，起到防止因接地故障引起的弧光过电压，以及在单相接地故障时，因系统中故障电流引起的其它危害。

一、工作原理不同

消弧线圈成套装置的作用，主要是在中性点和大地之间，接入一个电感消弧装置，在系统发生单相接地故障时，利用消弧线圈的电感电流对接地电容电流进行补偿，使流过接地点的电流减小到能自行熄弧范围，其特点是线路发生单相接地时，按规程规定电网可带单相接地故障运行2h。

而中性点接地电阻柜的作用是单项接地故障时，能快速切除故障，限制谐振过电压，还可以使输电设备的绝缘水平降低一两个档次，降低整体电网的投资，提高了电力系统的可靠性。

二、两者内部配置不同

消弧线圈成套装置，按调匝式的来说有接地变压器、消弧本体、微机控制器、控制屏、阻尼电阻箱、有载开关、电力互感器、电压互感器、避雷器隔离刀闸。而中性点接地电阻柜，一般由接地变压器（可选）、电阻、电流互感器、外壳、电阻柜智能监控装置（可选）、隔离开关或者真空接触器等的组成。

消弧线圈是一个具有铁心的可调电感，当电网发生接地故障时，接地电流通过消弧线圈时呈电感电流，对接地电容电流进行补偿，使通过故障点的电流减小到能自行熄弧范围。而当电流过零而电弧熄火后，消弧线圈尚可减少故障相电压的恢复速度，从而减少了电弧重燃的可能，有利于单相接地故障的消失。

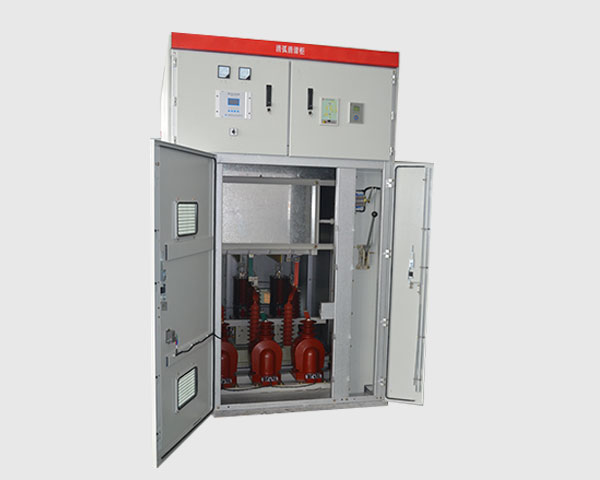

消弧线圈成套装置
