消弧线圈为什么要叫消弧线圈？

2022-01-13

次

消弧线圈成套装置是一种带铁芯的电感线圈，应用在中性点接地系统中，电力系统输电线路经消弧线圈接地，为小电流接地系统的一种，所以称之为“线圈”。消弧线圈之所以这么叫它，还因为它能起到“消弧”的作用。

当线路发生短路接地时，电流在30A以上的情况下，放电间隙产生的电压会升高2.5-3倍的线电压，当变压器中性点加装消弧装置后，放电处电压在电感线圈阻尼作用下，得不到升高，从而减小了放电电流的大小，电流减小了，也就起到了消弧的作用。

当两电流的量值小于发生电弧的电流时，电弧就不会发生，也不会出现谐振过电压现象。根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流大于10A时，应采用消弧装置接地方式。

主要用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6～66KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的配套产品。

其实要说它为什么叫消弧线圈，顾名思义，就是一种为了防止电力系统弧光接地、接地故障、提高供电质量的一种电感线圈。在电力系统中，电源感应电势中本身就存在高次谐波分量，此外由于变压器、电压互感器等设备铁心非线性的影响，电网中必然包含一系列高次谐波分量，其中主要为5次谐波分量。

对中性点经消弧线圈接地的系统，由于消弧线圈对5次谐波呈现的感抗为基波的5倍，而线路容抗为基波1/5，和线路容抗相比，消弧线圈近似于开路状态。因此5次谐波感性电流可以忽略，系统单相接地时，5次谐波容性电流分布与中性点不接地系统中基波容性电流几乎相同，籍此可进行故障选线。

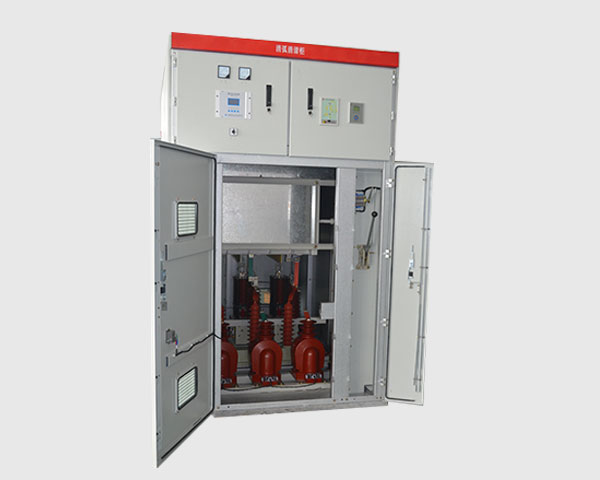

消弧线圈成套装置
