消弧线圈成套装置成为电力行业的主力军

2022-12-08

次

消弧线圈成套装置在电力行业中应用于城市供电系统、电厂、地铁、冶金及石化等系统。消弧线圈有三种调节方式：调匝式、偏磁式、相控式。

调匝式老式消弧线圈采用手动调匝结构，必须在退出运行后才能调整分接头，故在运行中不能根据电网电容电流的变化及时进行调整，不能很好的起到补偿作用。也不能总保持在过补偿状态，仍会出现电弧不能自灭及过电压问题。

脱谐度和中性点位移电压，要求不大于额定相电压的15%，也难以保证满足要求。老式消弧线圈已经跟不上实现配电网自动化发展的要求，故出现了微机控制的自动跟踪补偿消弧线圈，并已投入实际运行。

更新换代的新型主力军消弧线圈自动调谐方式，较人工调谐方式的显著优势有两点。前者能保证调谐的精度和能够限制电网的内部过电压。人工调谐时需要退出消弧线圈，而自动调谐则不需要。

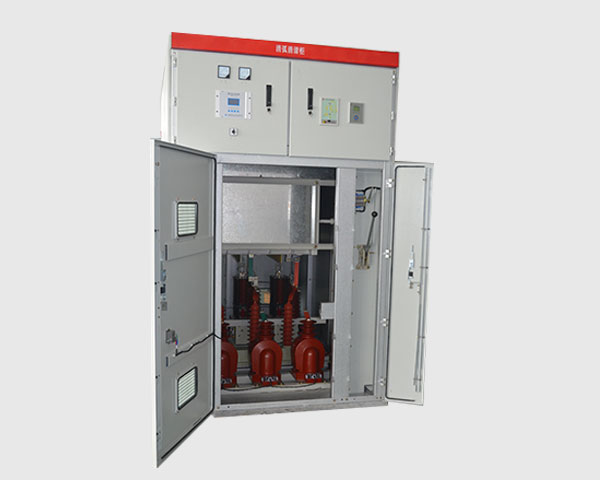

消弧线圈成套装置

自动跟踪补偿消弧线圈装置可自动实时的监测跟踪电网运行方式的变化，快速调节消弧线圈的电感值，以跟踪补偿变化的电容电流，使脱谐度始终处于规定的范围内。消弧线圈的形状类似于单相变压器，内部结构实际上是一个电感线圈，铁芯中有间隙。间隙沿整个芯分布。

使用带间隙的铁芯是为了避免磁路饱和，获得大的电感电流，并使电感电流与施加的电压成比例，从而减少高次谐波分量并获得相对稳定的电抗值。铁芯设有主线圈和电压测量线圈。主线圈一般采用分层结构，每个铁芯上的线圈分为若干部分。

不同铁芯线圈连接处的电压不得达到危及绝缘的值；测量线圈的电压随抽头位置而变化。测量线圈和主线圈都具有连接到抽头变换器的抽头，以在一定范围内逐渐调整电感。为了在消弧线圈运行时测量补偿电流，在主线圈电路上还提供了电流互感器。
