消弧消谐柜能起到什么作用？

2022-12-29

次

当3~35KV不接地系统安装该装置后，各类相对地相于相的过电压，均被限制在较低的电压水平上。原来因此引发的绝缘损坏事故将减少很多。原来作用时间长，对系统设备威胁弧光接地过电压，其作用在母线上的电压值将被限制。同时随着故障相母线的直接接地而消失。

原来可能引起的铁磁谐振过电压，由于母线过电压被限制在较低的水平上，而不再发生。消弧线圈可以不必装设，而限制过电压的功能比装设消弧线圈更好。其限制过电压的机理与电网对地电容的大小无关，因而其保护性能不随电网远行方式的该变而变化，电网大小均可使用，电网扩大亦不受影响。

消弧消谐柜简单、体积小，安装调试方便。既适合变电所、也可用于发电厂的高压系统。新站的建设、老站的改造均适用，亦无需测量计算系统的电容电流。消弧是指当母线发生单相金属接地时，消弧装置动作使金属接地通过消弧装置动作的真空接触器直接接地，有利于母线保护动作、这样可以避免谐波的产生。

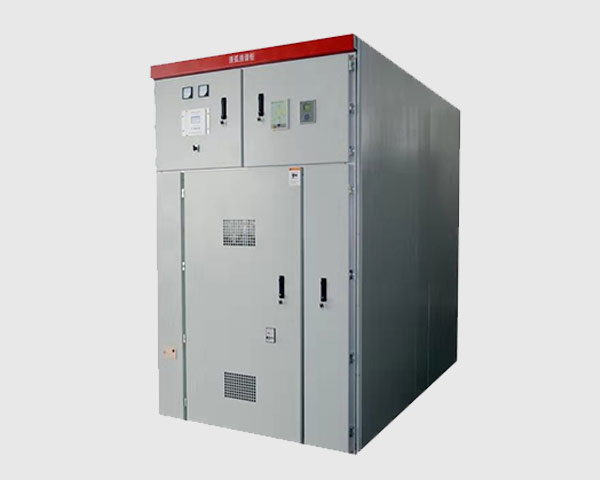

消弧消谐柜

消谐主要是处理二次谐波以及高次谐波，有利于电网的运行。消谐装置是专用于低压电网3次、5次、7次、11次、13次及以上的谐波无源滤波装置。适用于中频冶炼、变频、轧钢、整流设备等的环境。

该装置采用了电感和电容器组成串联谐振吸收回路，将负载产生的谐波加以吸收，从而避免将谐波电流返送到电力变压器，大大降低电网的谐波量，同时有利于用户电力变压器的运行，降低功耗，提高设备和其它电器组件的可靠性。

PT柜采用组合结构，可根据具体工程配置不同数量及种类的PT，其整体采用移开式金属铠装结构并在面板上配装大面积的观察窗，可随时观察柜子的运行情况，每一PT配备一个单独的小车，其一次二次回路均采用抽头结构，实现一次室与二次室的分离。整体美观可靠，并可实现带电抽出检修。
