如何利用二次消谐装置降低电路谐振引起的损失？

二次消谐装置是一种专门用于阻止电力系统中因电磁式电压互感器（PT）铁磁谐振而引发过电压的保护设备。它通过二次侧控制策略，有效避免或去掉铁磁谐振现象，从而降低由此引起的设备损坏、绝缘击穿、系统跳闸等损失。以下是利用二次消谐装置降低电路谐振引起损失的主要方法和原理：

一、铁磁谐振及其危害

在6~35kV中性点不接地或经消弧线圈接地的电网中，当系统出现单相接地、合空母线、电压互感器突然投入等操作时，电磁式电压互感器（PT）可能因非线性励磁特性与系统对地电容形成谐振回路，刺激铁磁谐振。

铁磁谐振会导致：

电压互感器一次侧产生数倍甚至数十倍额定电压的过电压；

PT熔断器频繁熔断；

PT绕组绝缘击穿或烧毁；

母线避雷器爆炸；

系统保护误动或拒动，影响供电可靠性。

二、二次消谐装置的工作原理

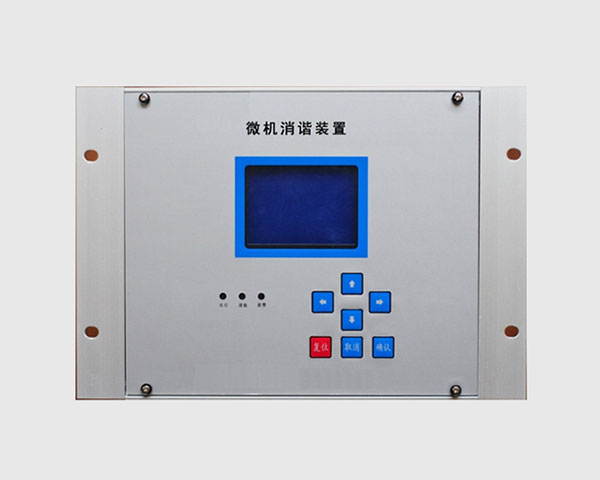

二次消谐装置是基于微处理器控制的智能装置，通常安装在电压互感器的二次开口三角绕组（即零序电压回路）上。其核心原理是：

实时监测：检测PT开口三角处的电压，判断是否存在谐振特征（如特定频率的持续电压异常）。

智能判断：区分谐振类型（如基频、分频、高频谐振）与正常运行状态（如单相接地）。

主动干预：一旦判定为谐振，立即在PT开口三角绕组上施加特定的阻尼电阻或动态信号，破坏谐振条件，快速消谐。

快速响应：响应时间通常在毫秒级，远快于传统一次消谐措施。

三、利用二次消谐装置降低谐振损失的具体方法

1. 安装于PT开口三角，提供阻尼

在PT开口三角形绕组接入一个可控的非线性或固定电阻（或通过电子方式模拟电阻接入），增加回路的阻尼，使谐振难以维持。

二次消谐装置可以科学控制该电阻的接入时机和大小，避免影响正常运行。

2. 准确识别谐振，避免误动作

装置通过算法分析电压波形、频率、幅值等参数，准确判断是否为谐振，而非单相接地等正常工况，避免误消谐。

3. 快速消谐，阻止过电压发展

一旦确认谐振，立即启动消谐措施（如短时接入大电阻、注入反相干扰信号等），在谐振能量积累初期就将其阻止，避免过电压进一步升高造成设备损坏。

4. 记录与报警，辅佐运维

装置具备事件记录功能，可记录谐振发生的时间、类型、持续时间等信息，为事故分析与运维决策提供依据。

提供报警信号，提醒运行人员及时处理潜在问题。
