控制电气故障：消弧线圈成套装置的装备

消弧线圈成套装置是电力系统中控制单相接地故障、阻止电弧重燃和过电压的核心设备，其装备需覆盖故障检测、电流补偿、系统保护及智能调控等关键环节。以下是基于行业标准与技术实践的核心组成部分：

一、基础电气设备

接地变压器

作为中性点接地系统的关键设备，接地变压器通过 Z 型接线引出中性点，为消弧线圈提供接入点。其设计需兼顾消弧容量与二次负载需求，常见油浸式或干式结构，部分场景采用消弧线圈与接地变一体式设计以节省空间。

消弧线圈本体

核心补偿元件，通过调节电感值抵消接地电容电流。主流类型包括：

调匝式：通过有载分接开关调整绕组匝数，适用于预调式补偿，响应速度快且无谐波干扰；

偏磁式：利用直流励磁调节电感，调节范围宽且无运动部件，适合动态补偿；

调容式：通过投切电容组改变补偿量，适用于随调式系统。

阻尼电阻箱

并联或串联于消弧线圈两端，限制中性点位移电压以避免谐振过电压。例如，二次绕组并电阻技术可提升安稳性，避免电阻在暂态过程中承受过电压。

二、控制与监测系统

智能控制器

装置的 “大脑”，具备以下功能：

实时监测：通过电压 / 电流互感器采集数据，计算系统电容电流及残流，误差控制在 ±2% 以内；

自动调谐：根据预设脱谐度或残流值，驱动有载开关调整消弧线圈档位，响应时间≤20 秒（调匝式）或≤3 秒（调容式）；

互感器与传感器

电压互感器（PT）：监测中性点电压，用于位移电压计算与谐振预警；

电流互感器（CT）：采集零序电流，为电容电流计算与补偿提供依据；

三、保护与操作设备

隔离与开关设备

真空接触器：快速投切阻尼电阻或中电阻，确保选线与补偿动作的可靠性。

避雷器

氧化锌避雷器直接并联于中性点，阻止雷电过电压及操作过电压，保护设备绝缘。

四、辅佐与扩展功能

通信与接口

配备 RS-232/485、CAN 总线等接口，支持与变电站综合自动化系统对接，实现远程监控、数据上传及 “四遥” 功能。部分装置还支持 USB 数据导出，方便离线分析。

环境适应性设计

装置需满足 DL/T 1057-2007 等标准要求，例如：

海拔≤1000m，环境温度 - 25℃~+40℃，相对湿度≤95%；

防护等级 IP30 以上，抗地震加速度水平≤3m/s²，适应污秽等级≤0.03mg/cm² 的环境。

五、典型配置案例

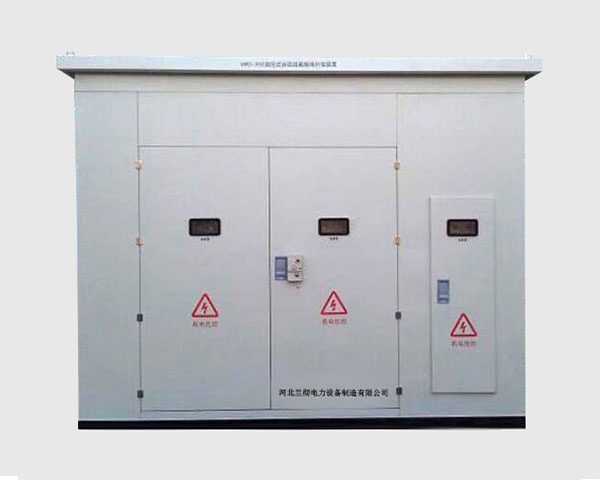

以调匝式消弧线圈成套装置为例，其典型构成包括：

一次设备：接地变压器、调匝式消弧线圈、有载分接开关、阻尼电阻箱、避雷器、隔离开关；

二次设备：微机控制器、电流 / 电压互感器、控制屏（含操作按钮、指示灯及打印机）；

扩展功能：并联中电阻选线模块、故障录波装置、远程通信模块。

六、行业标准与选型建议

标准依据

设计与选型需遵循 DL/T 1057-2007《自动跟踪补偿消弧线圈成套装置技术条件》、Q/GDW 13067-2018 等标准，确保设备在绝缘水平、温升、耐候性等方面达标。

场景适配

配电网：优先选择调匝式或偏磁式，侧重快速补偿与选线功能；

新能源接入场景：调容式更适合动态变化的电容电流；

高海拔或污秽地区：需选用加强绝缘或外绝缘爬电比距≥3.1cm/kV 的设备。

通过上述装备的协同作用，消弧线圈成套装置可将单相接地故障点残流限制在 5A 以下，显著降低电弧重燃概率，提升供电可靠性。实际应用中，需结合系统规模、短路容量及运行环境综合配置，同时关注设备的冗余设计与可维护性。
