二次消谐装置是否适用于特定的电子设备？

二次消谐装置主要适用于电力系统中与电压互感器（PT）相关的特定设备，其核心功能是去掉铁磁谐振过电压，保护系统稳定运行。以下是具体分析：

一、适用的核心场景与设备

电力系统二次回路设备

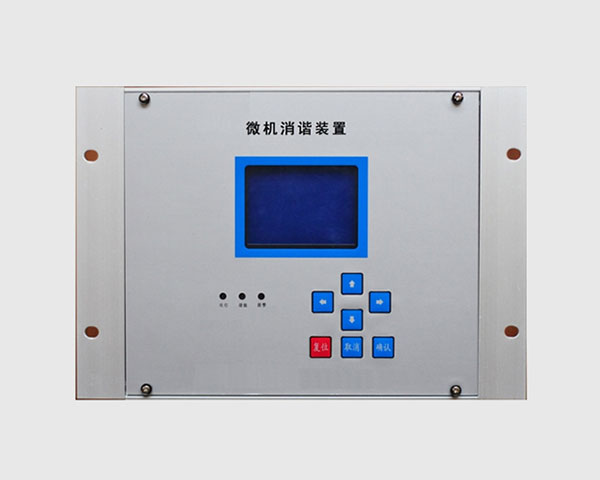

二次消谐装置主要安装在 PT 的开口三角绕组上，通过监测零序电压（U₀）识别铁磁谐振。当检测到谐振时，装置触发晶闸管导通，将开口三角绕组短接，形成低阻通路以阻尼谐振能量。这类装置广泛应用于发电厂、变电站及钢铁、石化等大型厂矿的 6-35kV 电力系统，尤其适用于中性点不接地或经消弧线圈接地的配电网。例如，在 35kV 变电站母线 PT 回路中，当单相接地故障引发 1/3 分频谐振时，装置可在 100ms 内投入消谐电阻，避免 PT 烧毁。

对铁磁谐振敏感的设备

铁磁谐振可能导致 PT 过热、绝缘老化甚至爆炸，同时引发保护装置误动或拒动。二次消谐装置通过快速阻止谐振，直接保护 PT 本体及与其连接的继电保护装置、测量仪表等设备。例如，在 6kV 工厂配电室中，无功补偿切换引发的工频谐振可被装置及时阻止，避免生产中断。

需要绝缘监测的系统

装置可区分铁磁谐振、单相接地和过电压故障。例如，当零序电压 U₀≥150V 时判定为基频谐振，30V≤U₀<145V 时判定为单相接地。这种准确识别能力使装置适用于需要绝缘监测的系统，如微机接地选线装置。

二、技术特性与应用限制

工作原理与优势

装置采用高速 DSP 或单片机进行傅里叶分析，实时监测 PT 开口三角电压的频率成分（如 1/3 分频、工频、3 倍频等）。一旦识别谐振，立即投入消谐回路，通过低阻态消耗谐振能量，具有响应速度快（毫秒级）、选频准确、对整个电网有效（只需安装一台即可保护多台 PT）等优点。例如，KLXX-I 型装置可同时处理高频、低频和工频谐振，并记录故障参数。

局限性

与一次消谐器的配合问题：若同一 PT 同时安装一次消谐阻尼器和二次消谐装置，可能因参数冲突导致消谐效果下降甚至损坏设备。

接地故障判据的局限性：基频谐振与单相接地的区分依赖 U₀幅值，当 U₀处于临界值（如 145-150V）时可能误判。

三、选型与配置建议

适用电压等级

二次消谐装置通常适用于 35kV 及以下系统，部分型号（如 WNXIII-10/C）可覆盖 6-35kV 范围。对于更高电压等级，需结合一次消谐措施综合设计。

功能扩展

部分装置支持 RS-485 通信（Modbus-RTU 协议），可将谐振数据上传至后台监控系统。例如，YSXQ-1000 型装置可存储 20 次故障信息，并通过通信接口实现无人值守变电站的远程管理。

环境要求

装置需在 - 20~+50℃、湿度≤90% RH 的环境下稳定工作，且应可靠接地以减少电磁干扰。

四、典型应用案例

变电站母线保护：在 10kV 变电站中，空母线合闸引发的工频位移电压可被装置及时阻止，避免 PT 熔丝熔断。

工业配电系统：某石化企业 35kV 系统中，装置通过去掉 1/2 分频谐振，确保了关键设备的连续供电。

新能源接入场景：在光伏电站中，装置可阻止因逆变器投切引发的谐振，提升并网稳定性。

结论

二次消谐装置是电力系统中阻止铁磁谐振的核心设备，适用于所有与 PT 二次回路相关的设备及系统，尤其在 6-35kV 中性点不接地或经消弧线圈接地的配电网中不可或缺。其选型需结合系统电压等级、接地方式及保护需求，同时注意与一次消谐措施的兼容性。对于非电力领域的电子设备（如通信、自动化设备），若涉及 LC 谐振回路，需单独评估其频率特性与装置的匹配性。
