接地电阻柜的功能和意义详细解析

接地电阻柜是一种用于电力系统中的重要电气设备，其主要功能是通过在系统中引入一个可控的接地电阻，来限制接地故障电流的大小，从而保护电力系统的安稳稳定运行。以下是对接地电阻柜的功能与意义的详细解析：

一、接地电阻柜的基本概念

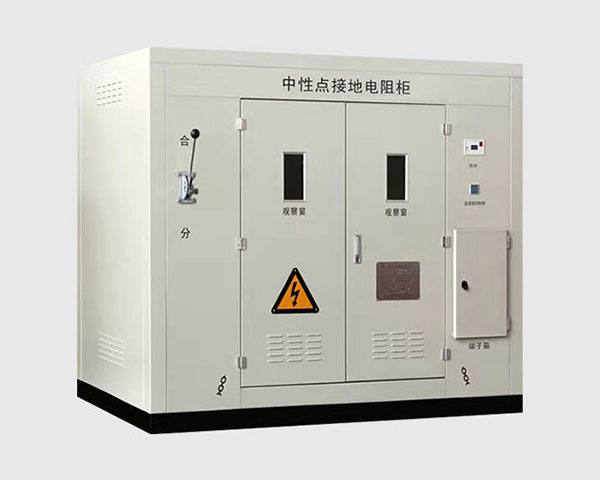

接地电阻柜，也叫中性点接地电阻柜（Neutral Grounding Resistor Cabinet），是安装在中性点与地之间的一种装置，它主要由接地电阻器、柜体、电流互感器（CT）、控制与保护元件等组成。

其核心部件是接地电阻器，通常采用高阻值、耐高温的特殊合金材料制成，用于限制系统发生单相接地故障时流过接地点的电流。

二、接地电阻柜的主要功能

1. 限制接地故障电流

当电力系统（尤其是中性点不接地或经消弧线圈接地的系统）发生单相接地故障时，如果没有有效的限流措施，故障电流可能很大，造成设备损坏、电弧难以熄灭甚至引发火灾。

接地电阻柜通过在中性点与大地之间接入一个特定阻值的电阻，可以显著降低接地故障电流，一般将其限制在几安培到数百安培之间，避免过大的短路冲击。

2. 提高系统运行的安稳性与可靠性

通过限制接地电流，可有效减少因接地故障引发的设备绝缘损坏、电弧接地过电压等问题，提升系统运行的安稳性与连续性，避免事故扩大。

3. 避免电弧接地过电压

在中性点不接地系统中，一旦发生单相接地故障，健全相电压可能升高至线电压，且在故障点可能产生间歇性电弧，进而引起谐振过电压或弧光接地过电压，威胁整个系统的绝缘。

接地电阻柜通过提供固定的接地通路，能够有效阻止这类过电压，保护系统绝缘。

4. 便于故障检测与定位

由于接地电阻柜限制了故障电流的大小，同时一般会配合电流互感器（CT）进行监测，运行人员可以通过测量接地电流的大小和方向，快速判断出故障线路或设备，有利于快速定位与隔离故障点，提高供电可靠性。

5. 适应不同接地方式的需求

根据系统的运行需要，接地电阻柜可以被设计为：

直接接地（低电阻接地）

高电阻接地

中电阻接地

以匹配不同电压等级（如6kV、10kV、35kV、66kV、110kV等）和不同运行环境（如电厂、变电站、工矿企业等）对接地方式的要求。

三、接地电阻柜的应用场景

接地电阻柜广泛应用于以下电力系统和工业领域：

中高压电力系统：

6kV、10kV、35kV、66kV、110kV等中高压配电网

发电厂、变电站的中性点接地系统

工矿企业：

钢铁、石化、矿山、水泥、造纸等行业

工厂自备电站及内部配电网

新能源领域：

光伏发电站、风力发电场的升压站或集电系统

城市配电网与农村电网改造：

提高配电网的运行稳定性与自动化水平

四、接地电阻柜的意义

1. 确保人身与设备安稳

通过限制故障电流，降低电弧危害和过电压风险，有效避免设备烧毁、绝缘击穿以及人身安稳事故的发生。

2. 提高供电系统的稳定性与连续性

在发生单相接地故障时，系统可以带故障继续运行一定时间（如1~2小时），为运维人员提供故障排查与修整的窗口，避免非计划停电。

3. 优化接地方式，灵活适应系统需求

不同的系统对中性点接地方式有不同要求，接地电阻柜提供了一种灵活可靠、可调可控的接地手段，是实现安稳接地的重要技术措施。

4. 符合相关电力规程与标准

接地电阻柜的设计与使用符合国家及行业相关标准，如：

GB/T 16927

DL/T 780

IEC 60071

IEEE C37.101 等

确保系统设计合理、运行合规。

五、接地电阻的选型要点

在实际工程中，接地电阻柜的参数选择至关重要，主要考虑以下因素：

系统额定电压

接地方式（高阻/中阻/低阻）

允许的接地故障电流（通常为1A~100A）

电阻材质与散热方式

是否需要配置电流互感器、温控、报警等辅佐功能

柜体防护等级（如IP30、IP42、IP54等）
