一次消谐装置适用范围是什么 工业能用吗？

一次消谐装置不只适用于工业领域，而且它是工业企业电力系统（尤其是10kV、35kV等中压系统）中解决铁磁谐振问题的关键设备之一。 可以说，工业是其非常主要的应用场景之一。

一、什么是“一次消谐装置”

首先，要理解它的作用对象——铁磁谐振。

在中性点不接地或经消弧线圈接地的电力系统中（常见于10kV及以下），当线路发生单相接地、断线或操作冲击时，系统中的电压互感器（PT）会饱和，其非线性电感与系统的对地电容可能形成参数匹配，从而刺激出一种持续时间较长、幅值较高的过电压和过电流现象，这就是“铁磁谐振”。

一次消谐装置就是安装在PT的一次侧（高压侧），通过增加阻尼或直接限制谐振回路中的电流，来阻止或去掉这种谐振的装置。常见的类型有：

微机消谐装置：通过监测PT开口三角电压，判断谐振类型并投入相应的电阻进行阻尼。

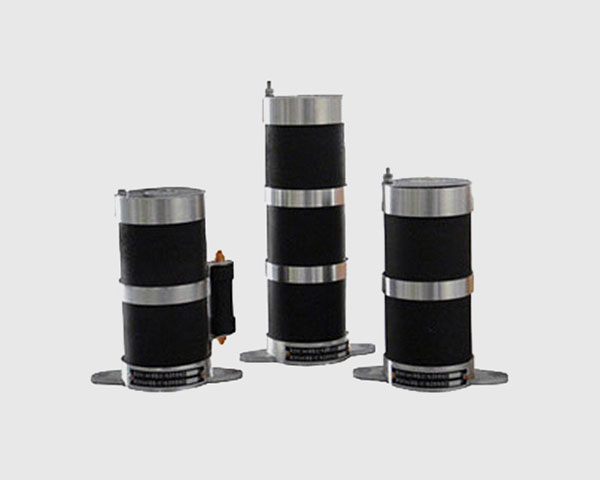

一次消谐器：直接串联在PT一次绕组中性点与地之间，通常是一个非线性电阻（如LXQ型），在正常电压下呈高阻，在谐振过电压下呈低阻，消耗谐振能量。

二、一次消谐装置的适用范围

一次消谐装置主要适用于以下电力系统环境和场景：

中性点非有效接地系统

中性点不接地系统：这是非常常见的应用场景，广泛应用于6kV、10kV、20kV、35kV的配电网和工业电网。

中性点经消弧线圈接地系统：同样适用，但消弧线圈的存在会改变系统的谐振特性，消谐装置的设计需要与之配合。

存在电压互感器（PT）的回路

这是安装消谐装置的前提。只要系统中装有用于测量、保护或绝缘监测的PT，就存在发生铁磁谐振的风险，就需要考虑配置消谐措施。

三、工业领域能用吗

答案是：不但能用，而且是强烈推荐使用

工业企业的电力系统正是一次消谐装置的“主战场”。原因如下：

1. 工业电网的典型特征与谐振风险高度吻合

电压等级匹配：绝大多数工厂的配电系统为 10kV 或 35kV。

中性点接地方式匹配：工业电网通常采用中性点不接地或经消弧线圈接地的运行方式，这是谐振发生的需要条件。

PT配置广泛：工厂的变电所、配电室为了给高压电机、变压器等设备提供保护和测量信号，须安装大量PT柜。每个PT柜都是一个潜在的谐振源。

负荷复杂，扰动频繁：

大型电动机启停、变频器使用会产生谐波和电压波动。

电焊机、电弧炉等冲击性负荷。

厂区内线路较长，对地电容较大。

2. 工业用户面临的谐振危害尤为严重

一旦发生铁磁谐振，对工业生产的打击是致命的：

烧毁电压互感器（PT）：谐振产生的高频过电流会使PT铁芯严重饱和发热，导致PT烧毁。更换PT不但费用高昂，还会导致整个车间或生产线停电。

引发相间短路和保护误动：谐振过电压可能击穿绝缘薄弱点，造成相间短路。

造成全厂或区域停电：如果谐振导致母线故障或上级保护跳闸，会造成大面积、长时间的停电，对于连续生产的化工、冶金、制药等行业，损失以百万甚至千万计。

威胁人身安稳：谐振产生的过电压可能危及现场工作人员的安稳。

3. 工业应用的具体位置

在工业企业的电气系统中，一次消谐装置通常安装在以下位置：

各段母线的PT柜内：这是直接、有效的安装位置。在每个PT的中性点与地之间串联一次消谐器，或在PT二次开口三角处安装微机消谐装置。

发电机出口PT柜（如果有的话）。

大型企业拥有自备电厂时，其升压站和厂用电系统同样需要配置。
