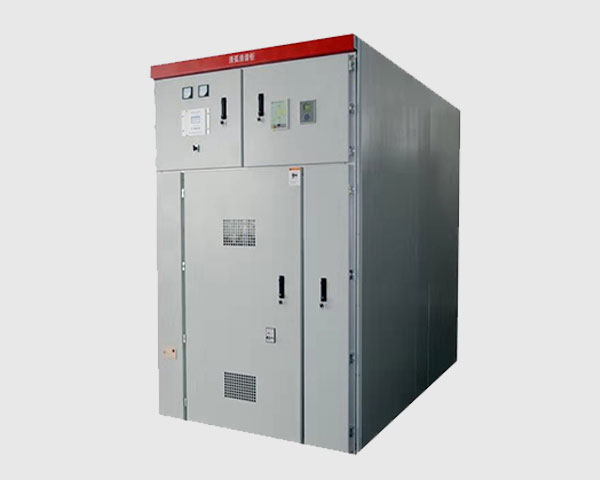

消弧消谐柜的结构构成
1、三相组合式过电压保护器是一种特殊的高能容的氧化锌过电压保护器，起限制系统过电压的作用。消弧控制器是本装置的核心控制部件，它根据PT提供的Uao、Ubo、Uco和U△的信号来判定故障相别和故障类型，按照预先设置的方式控制高压真空接触器。
2、可分相控制的高压真空接触器，真空接触器的一端接母线，另一端直接接地。正常运行时处于断开状态，受控制器的控制而合闸。各相真空接触器操作回路相互闭锁，当其中任一相合闸使该相母线接地后，其他两相中任何一相不会再动作。高压真空接触器的作用是当系统发生弧光接地时，使其由不稳定的弧光接地迅速转变成稳定的金属性直接接地，从而保护了设备，使其不受损害。
3、高压限流熔断器：是整个装置的后备保护器件，用来防止短路事故，具有开断迅速、开断容量大的特点。电压互感器用于将系统的一次高电压转换为消弧控制器可处理的二次低电压，供监测及采样。高压隔离开关用于消弧消谐柜装置安装和维护时的投切。
