消谐装置的结构组成及工作流程

2021-02-21

次

在电力系统中，由于电压互感器的非线性电感与线路对地电容的匹配，而引起铁磁谐振过电压，直接威胁电力运行，严重时会引起电压互感器的损坏，造成事故。当线路发生单相接埋，两相电压瞬时升高，三相铁心受到不同的激励而呈现不同程度的饱和，电压互感器的各相感抗发生变化，各相电感值不相同，中性点位移产生零序电压。

由于线路电流持续增大，导致电压互感器铁心逐渐饱和，其电感迅速减小，即具备谐振条件，从而产生谐振过电压，在发生谐振时，电压互感器一次励磁电流急剧增大，使高压熔丝熔断，如果电流尚未达到熔熔断值，但高出了电压互感器额定电流，长时间牌过电流善下运行，必然烧毁电压互感器。

电网通常采用的措施是安装消弧消谐柜。消弧消谐柜是将微机技术用于电网消谐，通过对PT开口三角电压的采集，对电网谐振时的频率成分进行快速分析，对单相接地、过度过程、电网谐振准确地判断。如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明该装置对各种高频、低频、共频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能存储记录谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型企业的电力系统。

电力系统的铁磁谐振过电压虽然是一种普通现象，但它给电力系统的运行带来了很大的危险，造成严重后果，消弧消谐柜的投入使用及推广，保证了电力系统的正常运行。

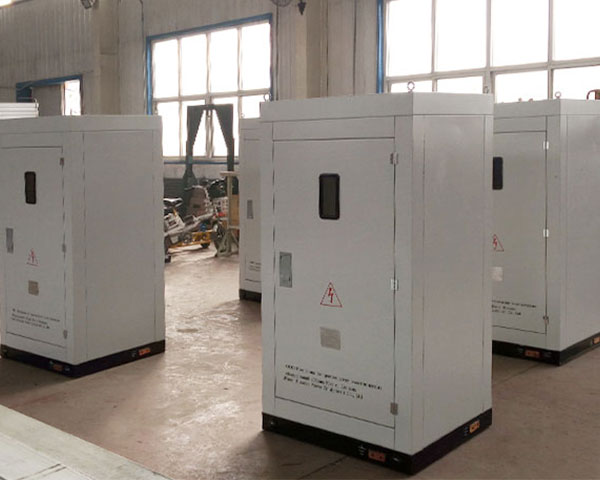

消弧消谐柜
