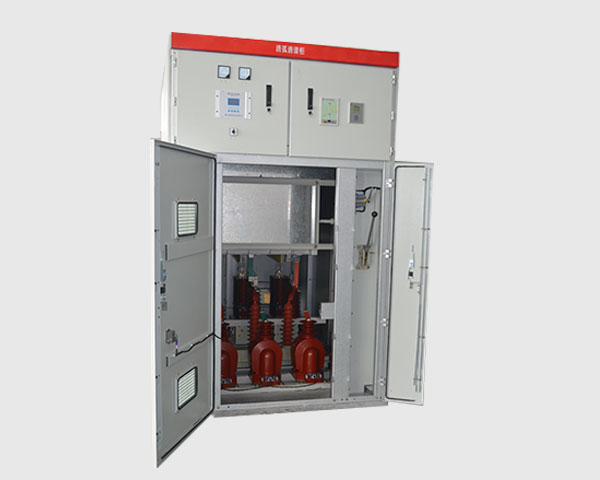

消弧线圈的作用及分类

2021-03-02

次

作用：当电网发生单相接地故障，消弧线圈提供电感电流补偿使故障点电流降到10A以下，有利于防止弧光过零后重燃，达到灭弧目的。消弧线圈厂家介绍可以降低高幅值过电压出现几率，防止事故进一步扩大；消弧线圈正确调谐时，可减少弧光接地过电压机率，减小故障点热破坏作用及接地网电压。

消弧线圈结构的特点是电控无级连续可调消弧线圈，全静态结构，内部无任何运动部件，无触点，调节范围大，可靠性高，调节速度快。利用施加直流励磁电流，改变铁芯的磁阻，从而改变消弧线圈电抗值的目的，它可以带高压以毫秒级的速度调节电感值。

分类：

1、调气隙式：属于随动式补偿系统。其消弧线圈属于动芯式结构，通过移动铁芯改变磁路磁阻达到连续调节电感的目的。然而其调整只能在低电压或无电压情况下进行，其电感调整范围上下限之比为2.5倍。控制系统电网正常运行情况下将消弧线圈调整到全补偿附近。

2、调匝式：同调气隙式的区别是动芯式消弧线圈用有载调匝式消弧线圈取代，这种消弧线圈是用原先的人工调匝消弧线圈改造而成，即采用有载调节开关改变工作绕组的匝数，达到调节电感的目的。其工作方式同调气隙式完全相同，也是采用串联电阻限制谐振过电压。

3、调容式：主要是在消弧线圈的二次侧并联若干组用可控硅（或真空开关）通断的电容器，用来调节二次侧电容的容抗值。根据阻抗计算原理，调节二次侧容抗值，即可以达到改变一次侧电感电流的要求。
