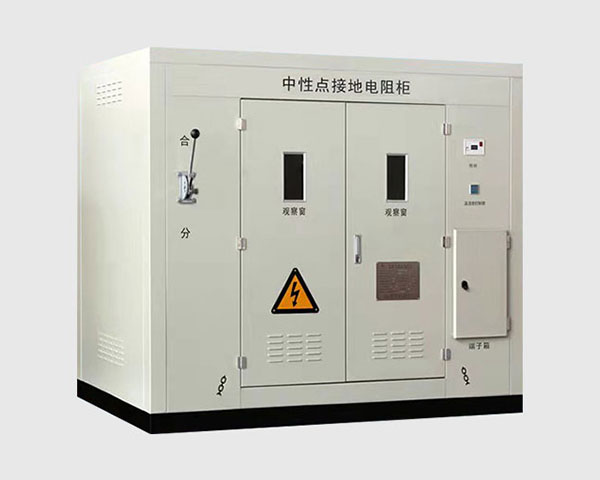

接地电阻柜的特点与优势对比分析

接地电阻柜作为电力系统中关键的中性点接地设备，通过限制故障电流和阻止过电压确保系统安稳。以下从类型特点、技术参数、应用场景等维度进行对比分析：

一、核心类型与技术特点对比

1. 接地电阻柜 vs 消弧线圈

接地电阻柜

结构简化：直接采用电阻元件接地，无需消弧线圈的复杂电感调节系统，故障率降低 30%~50%。

经济性突出：采购成本比消弧线圈低 30%~50%，安装工时缩减 50% 以上，占地面积减少 1/3~1/2。

运维成本低：电阻元件免维护，寿命可达 15 年以上，年均维护费用比消弧线圈低 60%。

故障处理明确：单相接地时 50~100ms 快速跳闸，去掉弧光过电压风险，适用于爆炸危险场所。

消弧线圈

动态补偿：通过调节电感补偿电容电流，允许系统带故障运行 2 小时，但需频繁调校补偿度。

绝缘要求高：需提高系统绝缘等级（如 10kV 系统按 15kV 设计），配套设备成本增加 20%~30%。

2. 线性电阻 vs 非线性电阻（MOA）

线性电阻

成本低：结构简单，适合低压小电流系统（如 400V），但故障电流限制能力较弱。

响应较慢：无法快速阻止过电压，可能导致设备绝缘损坏。

非线性电阻（氧化锌阀片）

智能限流：正常时阻抗高（阻止泄漏电流），故障时阻抗骤降，快速限制故障电流并吸收谐振能量，过电压阻止能力优于线性电阻。

耐冲击性强：阀片单位体积通流能力达 450~700J/cm³，可承受多次故障冲击，寿命长达 30 年以上。

综合性能优：在 6~66kV 系统中，非线性电阻接地可将过电压限制在 2.5 倍相电压以内，选线准确率提升至 95% 以上。

3. 集成式 vs 分体式接地电阻柜

集成式

紧凑设计：单柜集成多接触器，适合 2~3 台机组的小型场站，但柜体尺寸大，维护需整体断电。

分体式

模块化灵活：接触器柜与电阻柜分离，支持 N+1 冗余配置，维护时互不影响，数据中心采用后故障率降至 0.1 次 / 年。

扩容便捷：新增机组需扩展接触器柜，空间利用率提升 30% 以上，适合数据中心、石化等高密度场景。

4. 带变压器 vs 不带变压器

带变压器型

灵活适配：可根据需求调整电压等级（如 400V/230V），兼容不同容量系统，维护时可单独更换模块。

不带变压器型

成本更低：直接接地设计，适合预算有限的基础配电系统，但需依赖外部保护装置。

三、应用场景与选型建议

1. 高风险工业领域（石化、矿山）

推荐方案：非线性电阻柜 + 快速跳闸保护

优势：100ms 内切除故障，去掉弧光爆炸风险，满足 GB 3836.1 防爆要求，接地电阻≤1Ω。

案例：某石化厂采用施耐德 BlokSet 开关柜，配置双夹头接地触头和在线监测系统，5 年无接地故障。

2. 数据中心与高密度配电

推荐方案：分体式接地电阻柜 + PLC 控制

优势：模块化设计支持扩容，故障切换时间≤80ms，中国移动数据中心采用后系统可用率达 99.98%。

成本优化：共享电阻柜降低设备投资 30%，运维成本减少 40%。

3. 新能源场景（风电、光伏）

推荐方案：智能监测型接地电阻柜

技术亮点：集成零序 CT 和温度传感器，实时上传数据至 SCADA 系统，光伏电站应用后年维护成本降低 37%。

特殊需求：35kV 风电集电线路需耐受 1300℃高温，镍铬合金电阻元件寿命达 30 年以上。

4. 地铁与轨道交通

推荐方案：35kV 专门接地电阻柜

设计要点：采用不锈钢合金电阻（耐 1000℃高温），IP54 防护等级适应潮湿隧道环境，上海地铁改造后实现 “无感施工”。

可靠性：地铁主变电站配置后，接地故障切除时间缩短至 80ms，确保供电连续性。

五、新兴技术趋势

智能监测系统：

采用三级法激励脉冲技术，无需停电即可实时监测接地电阻，数据中心应用后故障预警准确率达 99%。

结合 PLC 控制，实现故障电流动态调节（3~8A），光伏电站采用后可用率提升至 99.98%。

物联网与数字孪生：

支持 4G/5G 远程通讯，SCADA 系统实时监控电阻温度、环境湿度，石化项目部署后运维效率提升 50%。

数字孪生模型预测电阻老化状态，延长设备寿命 20% 以上。

六、选型决策指南

优先选择非线性电阻柜（MOA）的场景：

中高压系统（6kV~66kV）、需快速阻止过电压的石化、风电等场景。

对安稳性要求高的医治、数据中心，需隔离保护的精密制造领域。

优先选择线性电阻柜的场景：

低压（400V~1kV）、预算有限的基础配电系统，如小型工厂、农村电网。

优先选择分体式设计的场景：

数据中心、石化等高密度场景，需 N+1 冗余配置和灵活扩容。

优先选择带变压器型的场景：

医治、教育等对隔离保护要求高的场所，或需适配多电压等级的复杂系统。

通过综合评估系统电压、故障电流、环境条件及预算，合理选择接地电阻柜类型，可显著提升电力系统的可靠性与经济性。
