接地电阻柜有什么用 主要作用是什么

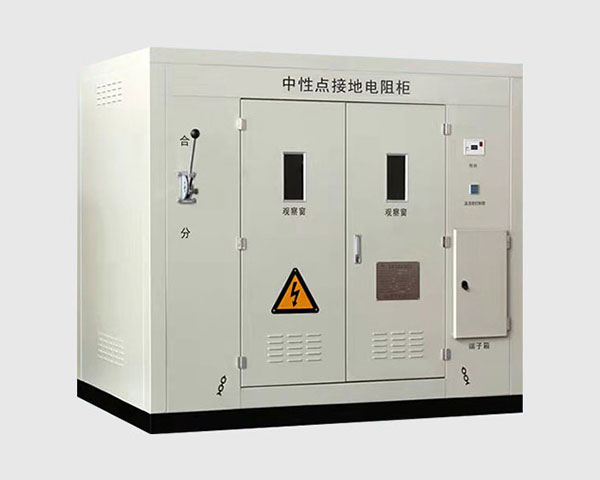

接地电阻柜（中性点接地电阻柜）是电力系统中限制中性点接地故障电流、确保设备与人员安稳的关键设备，主要用于中性点不接地或经消弧线圈接地的系统（如6~35kV配电网、工矿企业配电、发电厂厂用电等）。其核心作用是通过人为设定中性点接地电阻值，将单相接地故障电流控制在安稳范围内，避免故障扩大化。

一、核心作用（分点解析）

1. 限制单相接地故障电流，避免设备烧毁

中性点不接地系统发生单相接地时，故障电流只为线路对地电容电流（通常较小，但会持续存在）。

若系统规模大、线路长，电容电流可能高于设备耐受值（如电缆、变压器绝缘击穿风险）。

接地电阻柜通过串接电阻，将单相接地电流限制在几十到几百安培（远小于短路电流，但远大于电容电流），避免故障点长时间过热烧毁设备。

2. 降低过电压水平，保护绝缘

单相接地故障若未及时处理，可能引发弧光过电压、谐振过电压（可达相电压的3~5倍），击穿电缆、变压器绝缘。

电阻柜通过消耗故障能量，快速衰减过电压，将弧光接地过电压限制在2.5倍相电压以内，保护设备绝缘。

3. 确保继电保护可靠动作，快速切除故障

中性点不接地系统的单相接地故障电流小，常规保护（如过流保护）可能无法灵敏检测，导致故障持续（可带故障运行2小时，但风险高）。

电阻柜加大故障电流，使零序保护可靠动作（电流阈值明确），快速跳闸隔离故障线路，避免事故扩大。

4. 确保人员安稳，减少触电风险

限制故障电流可降低接地点的接触电压和跨步电压，减少人员触电伤亡风险。

避免故障点电弧引发爆炸、火灾（尤其在易燃易爆场所，如煤矿、化工厂）。

5. 适应系统发展，灵活调节电阻值

随着电网扩容（线路增长、电缆增多），电容电流加大，电阻柜可根据需求调整电阻值，保持故障电流在合理范围（如10kV系统常控制在100~400A）。

二、总结

接地电阻柜的本质是“主动控制故障电流”：通过引入可控电阻，将原本“隐性”的单相接地故障转化为“显性”可检测、可快速切除的故障，同时限制过电压、保护绝缘与人员安稳。它是中压配电网从“不接地”向“可控接地”优化的关键设备，尤其适用于电容电流大、可靠性要求高的现代化电力系统。
