中性点接地电阻柜的应用范围介绍

2023-03-30

次

电网中性点不接地运行时，即使系统的电容电流不大，也会因在单相接地时会产生间歇性的弧光过电压，使健全相的电位有可能升高到足以破坏其绝缘水平的程度，形成相间短路。如果在变压器的中性点或借用接地变压器引出中性点，串接一接地电阻柜后泄放间歇性的弧光过电压中电磁能量。

则中性点电位降低，故障相恢复电压上升速度也减慢，从而减少电弧重燃的可能性，降低了电网过电压的幅值，并使有选择性的接地保护得以实现。中性点接地电阻柜耐高温和低温、耐潮湿、耐低气压、耐辐射、耐盐雾和霉菌、耐振动和冲击等。

性能参数接地电阻柜性能参数包括额定功耗、标称阻值及允许偏差、电阻温度系数、高频特性、非线性和电流噪声、电压等方面都非常的出色。接地电阻柜阻值稳定，电阻温度系数2.17×10-4Ω℃，确保了保护的灵敏度。

以前低压系统主要采用直接接地方式或不接地方式。如果系统采用直接接地方式时，当发生一相接地故障，直接接地系统的中性点电压保持不变，但是系统中性点电流过大，易损坏中性点接地绝缘，烧毁中性点系统。

如果系统采用不接地方式时，产生的过电压倍数比较高，由于弧光和铁磁谐振过电压使健全相的相电压升高4--7倍，这对电缆、开关柜的绝缘和热稳定都构成较大威胁。目前我国已有不少配电网中性点采用了经电阻接地的运行方式。

安装中性点接地电阻柜后，当发生非金属性接地时，受接地点电阻的影响，流过接地点和中性点的电流比金属性接地时有显著降低，同时健全相电压上升也显著降低，零序电压值约为单相金属性接地的一半。

由此可见，采用中性点经电阻接地，可降低单相接地时的暂态过电压、弧光接地过电压和某些谐振过电压，并能采用简单的继电保护装置迅速选择故障线路，切除故障点。

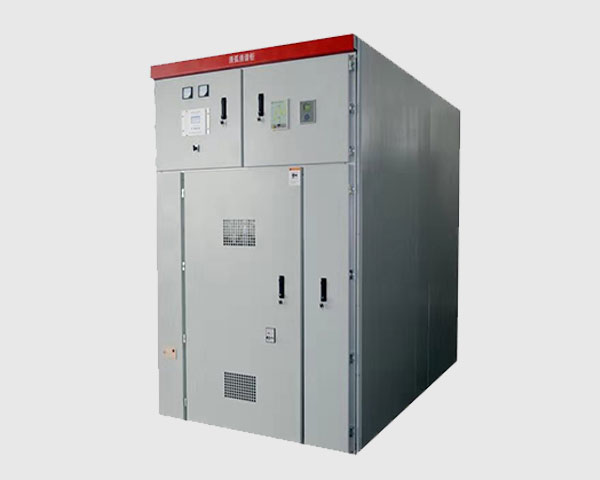

中性点接地电阻柜
